技術領域：光學工程；

潛在的應用領域：包括激光制造以及結構光照明等多種需要光束整形（垂軸、軸向或三維）領域。

1. 痛點問題

激光廣泛應用在制造、傳感、醫療、科研、軍事等諸多領域。對不同應用，除功率、波長、模式等有不同要求外，對激光光斑形狀也逐漸提出整形要求，以適應性能不斷提高的制造、傳感等需求。例如在激光焊接、激光退火、激光剝離等需要圓形、矩形（方形）、線形且平頂分布的光斑；在激光打孔、激光切割等需要軸向多焦點、長焦深分布的光斑；在激光熱負荷模擬或激光熱處理中，需要特定形狀和光強分布的光斑以匹配復雜零件并模擬實際工況等。

衍射光學是實現光束整形的重要技術手段，但在國內尚未廣泛應用，例如在激光制造領域，大多系統直接利用激光聚焦光斑，少部分利用微透鏡陣列、微柱鏡陣列等折反射器件進行光束整形，但這種方案所能實現的光束整形通常是產生圓形、方形或矩形光斑，不能實現任意形狀的光斑。此外，整形光斑邊緣較為平緩不夠陡峭，平頂性能不夠好，存在較大的光強起伏；受限于設計與制造，按照傳統方法設計，衍射光學整形光斑尺寸受限，通常包含大量散斑，且存在明顯的中心零級等，或者減小線寬至數個波長以產生大角度光束整形光斑，但數個波長的線寬無法利用國產設備進行制造。

2. 解決方案

本成果的衍射光學器件（DOE），是基于光的標量衍射理論，利用計算機輔助設計、并用大規模集成電路制作工藝，在基片上(或傳統光學器件表面)刻蝕產生兩個或多個臺階深度的浮雕結構，形成純位相、同軸再現、具有高衍射效率的一類光學器件。利用衍射光學器件已實現了諸多功能，包括光束整形、點陣產生（包括大角度、超分辨等）、長焦深（包括中空、軸上多焦點）等，為激光制造、三維測量、超分辨顯微成像、流式細胞儀等系統提供新穎解決方案。創新性地采用球面波入射（或折衍混合）、特定振幅相位約束等方法，擴大了有效衍射場，對入射波前畸變、加工誤差不敏感；抑制了散斑，提高了光束整形性能，提升了數字全息顯示的分辨率；實現了大角度任意點陣、白光點陣等；實現了不同排列形狀的超分辨點陣；實現了多種長焦深、中空長焦深、軸上多焦點等軸向光場分布。

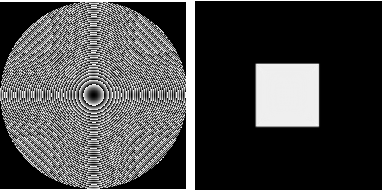

高斯光束入射，束腰半徑3mm，器件半徑10mm，均方根誤差0.4%、效率94.3%

3. 競爭優勢分析

以色列Holoor是全球第一家提供商用衍射光學器件的企業，成立于1989年，經過二十余年的發展，Holoor以提供商業用途的DOE實現對激光能量分布的各種調制，例如激光分束、激光聚焦、激光采樣、激光整形、平頂光斑、軸向多焦點、長焦深、勻光擴散、雙波長等各種對激光能量分布的控制，理論上可以生成任意激光圖形。

國內已有不少公司從事衍射光學器件的研制及系統應用，但主要專注于器件加工、或者主要專注于人臉識別、AR等領域，且在設計時，通常采用商用軟件進行設計，功能較為局限，性能不夠優良，在大角度光束整形、散斑抑制、非激光光源光束整形等方面尚未見報導。

本成果在以下三個方面具有競爭優勢：

1）獲得更好的衍射光學光束整形性能；

2）利用球面波或其他非準直光束入射，可實現大角度（同等傳輸距離的大尺寸）光束整形；

3）利用白光LED或其他寬光譜光源，實現光束整形。

4. 市場應用前景

近年來高端激光制造市場在國內以30%的同比增長幅度在遞增，國家政策、發展規劃和項目指南均強調重點支持作為高端制造領域的激光產業發展，為產業持續快速發展提供了廣闊的產業政策空間和良好機遇。2021年中國激光設備產量約為20.19萬臺，還有很大增長空間。

5. 發展規劃

初期階段聚焦于激光制造光束整形，第一步是基于本項成果開發器件和模組，目標客戶包括國內激光加工設備公司等；第二步是系統集成，目標客戶包括OLED柔性屏面板制作公司等。在后續發展過程中將持續不斷地與消費電子領域的公司接觸，力爭有所切入。

6. 知識產權情況

本項成果已申請6項專利。

以專利許可、技術轉讓、技術入股等方式進行合作，特別是具有國內高端激光制造設備公司相關資源的優先考慮，確定應用場景，研制衍射光學光束整形器件、模組和系統。

科研團隊長期從事衍射光學研究，在衍射光學器件的理論分析、優化設計與性能評價，以及光束整形、點陣產生、復雜波前恢復、面形檢測、衍射超分辨、分色、長焦深等系統應用開展了全面深入的研究工作，出版專著1本和譯著1本。
