面向5G前傳的高速半導體激光器
發布日期：2023-02-04 瀏覽量：1
字號：大 中 小
【所屬領域】
光電信息
【研究背景】
5G新基建是國家的重要發展戰略，寬溫高可靠的25Gb/s DFB(分布反饋)激光器芯片是5G光傳輸核心光芯片，也是當前5G建設的卡脖子問題之一。自主可控的5G光模塊DFB激光器芯片可有效解決光通信“空芯化”問題，對推進“中國芯”國家重大戰略實施，保障我國通信基礎設施安全具有重要的經濟和社會效益。因DFB激光器的微分增益隨溫度上升迅速下降，常規的DFB激光器面臨嚴重的高溫高帶寬瓶頸。面對5G應用要求的-40~85℃的寬溫應用場景，常規DFB激光器芯片往往是超頻運行，嚴重影響可靠性。因此，研制全國產寬溫25Gb/s DFB激光器芯片，同時兼顧低成本高可靠需求對推進“中國芯”國家重大戰略實施具有重要意義。
【成果介紹】
本成果創新性地提出一種溝中溝脊波導DFB激光器結構，相比較常規DFB激光器，在脊兩側對稱的刻蝕兩個溝槽。此結構可抑制注入載流子的橫向擴散，提高對光場的束縛，提高芯片帶寬，滿足芯片高速工作需要。芯片的高溫輸出光功率大于10mW，單模抑制比大于40dB，實測寬溫25Gb/s眼圖及誤碼率均達到商用需求。同時，相比較常規芯片，其制作過程只需多加一步簡單的刻蝕，無需二次外延，成本低，做了2000小時的老化試驗，其功率變化小于0.5%，具有高可靠性。

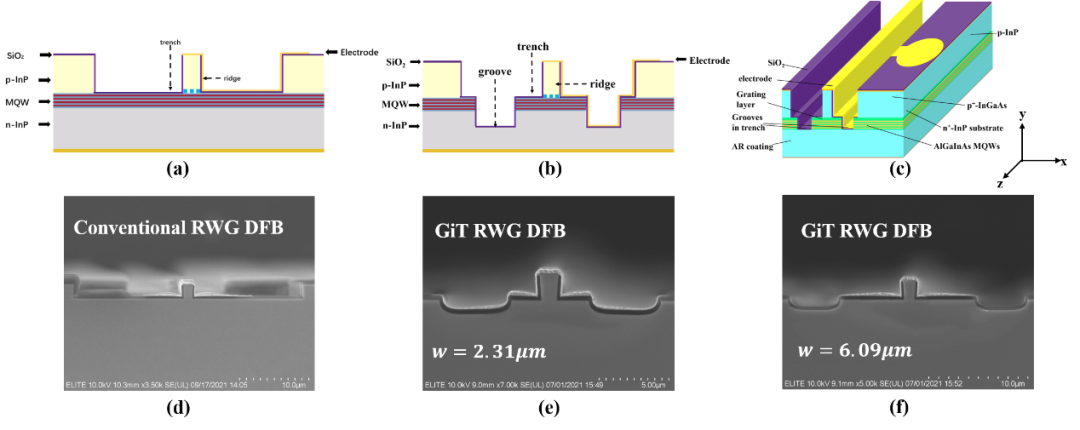

圖1（a）常規DFB激光器芯片截面圖 （b）新型溝中溝脊波導DFB激光器芯片截面圖 （c）新型溝中溝脊波導DFB激光器芯片概圖 （d）（e）（f）分別為常規芯片、溝脊距為2μm、溝脊距為6μm SEM圖

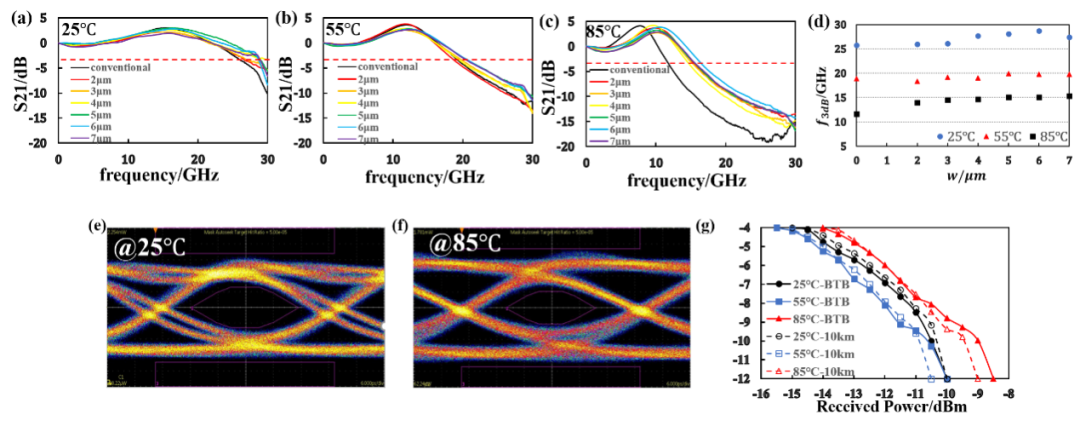

圖2（a）（b）（c）25℃、55℃和85℃下不同溝脊距與常規芯片響應曲線對比25℃、55℃和85℃下不同溝脊距與常規芯片響應帶寬對比，帶寬可提高3GHz@25℃和3.7GHz@85℃下芯片25Gb/s眼圖25℃、55℃和85℃下芯片背靠背傳輸及10km傳輸誤碼率曲線

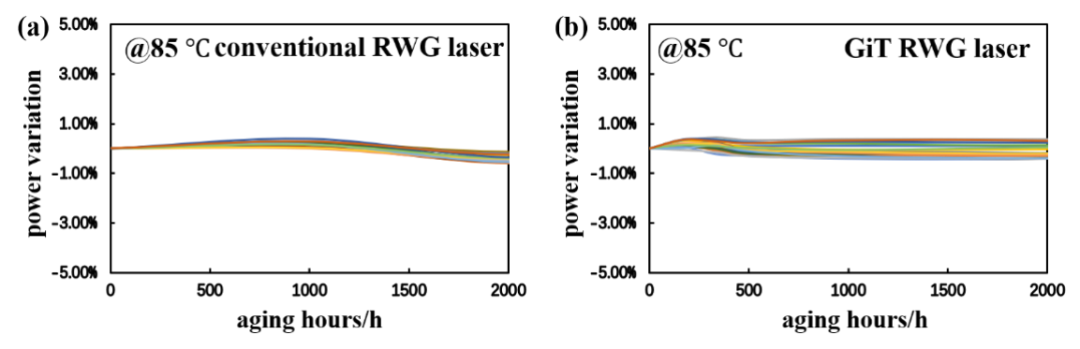

圖3（a）（b）25℃和85℃下常規芯片與溝中溝脊芯片2000小時老化實驗結果，功率變化小于0.5%
【技術優勢】
（1）高性價比芯片結構，量產良率高，無需制冷的電信級高可靠性。
（2）生產過程全國產化，打破國外壟斷。
（3）更高的芯片帶寬，滿足5G應用高速應用需求。
【應用場景】
集成到5G光模塊中進行應用，5G光模塊在戶外5G基站中使用。
【市場場景】
根據LightCounting預測，2026年，全球光模塊市場份額將從2020年80億增至145億美元，同時根據賽迪顧問預測，我國的光芯片市場規模將從2020年6.1億元增至2025年182.3億元，市場空間極為廣闊，增速迅猛。
【知識產權】
該成果申請多項中國發明專利，下表是部分展示：
