藍光半導體與光纖激光復合焊接機器人系統集成

發布日期：2023-02-03 瀏覽量：1

字號：大中小

與傳統人工焊接技術相比，激光焊接技術具備加工精度高、加工速度快、加工質量穩定等優點，被廣泛應用于制造加工行業，隨著激光加工技術以及焊接機器人系統的不斷發展，激光焊接機器人技術也因此得到了發展。激光焊接技術搭配上智能工業機器人系統，可以代替人工焊接，實現焊接過程的自動化。藍光半導體與光纖激光復合焊接機器人系統配合上數控設備能實現生產制造的全自動化，擁有著生產效率高、生產產品質量好以及可以在人不適合的工作環境下運行等優點，可以完美符合這一需求。藍光半導體激光器產生的450nm藍光在銅材料焊接上有不可比擬的優勢，適用于銅等金屬材料的高吸收率使得焊接熱影響區減小，同時恰當功率的藍光激光焊接時可以避免高功率光纖激光焊接時產生的飛濺影響，而這也是在汽車動力電池、航空航天和電氣等高精細度要求的領域中藍光半導體激光焊接最強有力的優勢。

【成果介紹】

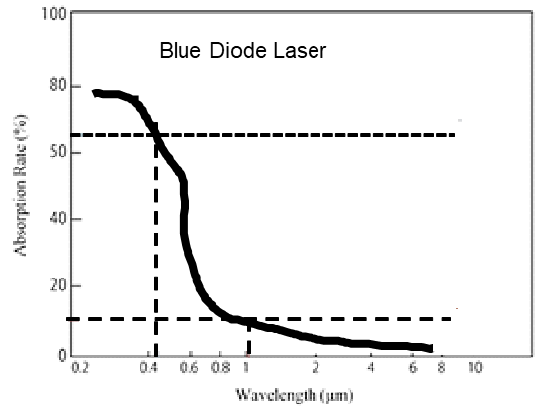

近年來，對具有高導熱性和導電性的銅材料進行激光加工的需求量很大，主要用于汽車和電氣行業。一般用于激光焊接和激光切割的激光器是波長為0.8～1.06μm的近紅外激光器。然而，如圖所示，銅材料對于紅外波段的激光吸收率只有10％甚至更小，因此即使是高功率的紅外激光處理銅材料的效果依然不盡如人意。

【解決方案】

隨著波長不斷減小至500nm以下，銅材料對光的吸收率急劇增加，在400nm波段吸收率達到60％。同時考慮到藍光的冷加工特性，本技術選擇了使用200W的450nm藍光半導體激光與的1060nm光纖激光復合焊接的形式設計激光焊接機器人，旨在解決高反射率銅材料加工困難的難題，應用于全極耳汽車動力電池中的銅材料焊接工作，以取得最佳加工效果。

【技術優勢】

1、攻克全國產機器人集成系統的應用開發

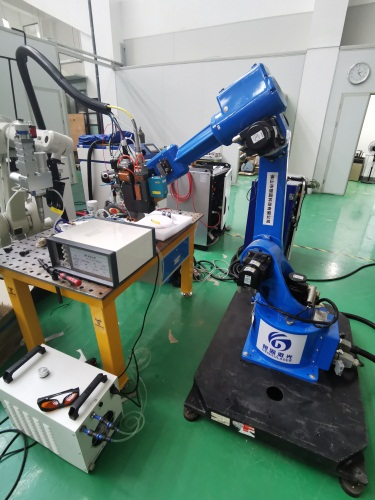

藍光半導體與光纖激光復合焊接機器人系統配合上數控設備能實現生產制造的全自動化，擁有著生產效率高、生產產品質量好以及可以在人不適合的工作環境下運行等優點，可以完美符合焊接過程的自動化需求。

2、解決高反射材料的激光復合焊接

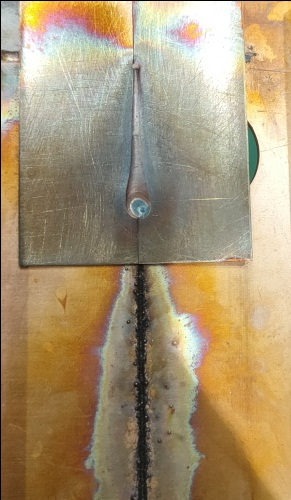

解決純銅及銅合金由高紅外激光反射率特性造成的難焊接加工問題，急需攻克大功率藍光半導體激光器。利用中高功率的藍光半導體激光器與大功率的光纖激光器復合焊接銅材料是一種相對較好的方式。在焊接的初始階段藍光半導體激光器比光纖激光器有著更大的吸收率，能迅速將銅材料熔化。當焊接進行到深熔焊過程時，小孔效應出現，激光在小孔中多次反射，以菲涅耳吸收機制為主，藍光半導體激光與光纖激光的吸收效率相差不大?；谏鲜隹紤]使用藍光半導體激光與光纖激光復合焊接，以串列的排列方式先用藍光半導體激光使銅表面產生“小孔效應”，隨后使用大功率的光纖激光對其焊接，在提高焊接效率的同時又能考慮到經濟效益，具有非常好的應用前景。本團隊所開發的高效率、高精度藍光半導體與光纖激光復合焊接機器人系統即可實現新能源汽車動力電池的焊接，也可以解決擁有三維復雜軌跡工件的焊接。

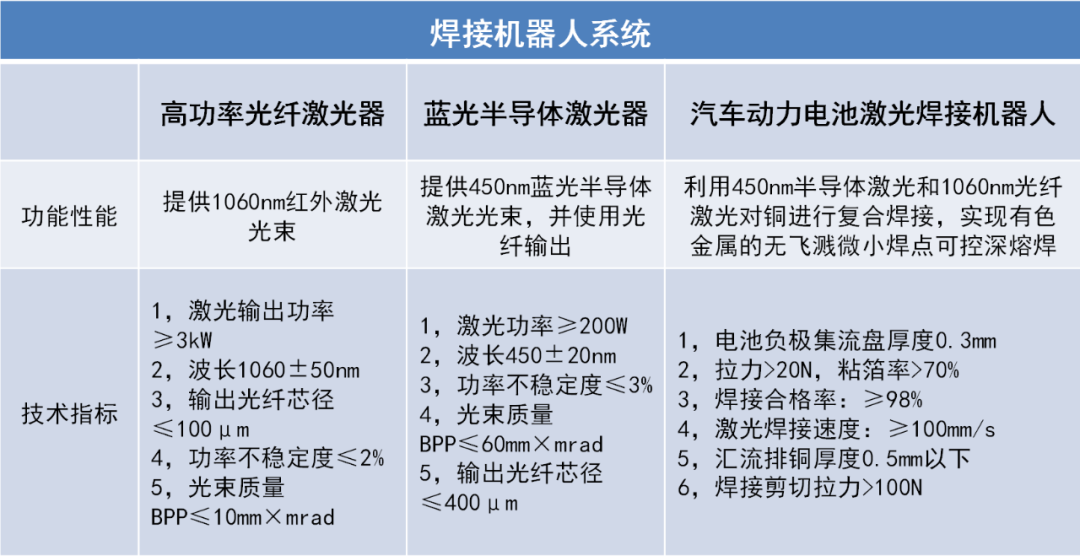

【技術指標】

復合焊接系統的設計以450nm的半導體激光和1060nm光纖激光復合焊接裝置，包括防止激光反射的保護部分和光路復合部分。光路隔離防護部分分為半導體激光器反射光保護裝置和光纖激光器反射光保護裝置，光路復合部分將半導體激光光路和光纖激光光路在焊接工件表面實現復合焊接，復合光路分為半導體激光透射組件和光纖激光反射組件，半導體激光透射組件包括半導體激光聚焦透鏡和激光透射反射鏡，光纖激光反射組件包括光纖激光第一反射鏡、光纖激光聚焦透鏡和激光透射反射鏡。開發藍光、近紅外激光復合焊接頭，采用藍光和近紅外激光作為雙熱源，將兩束不同波長的激光在空間上重疊，通過聚焦鏡在同一工作平面上聚焦為同一個焦點。
