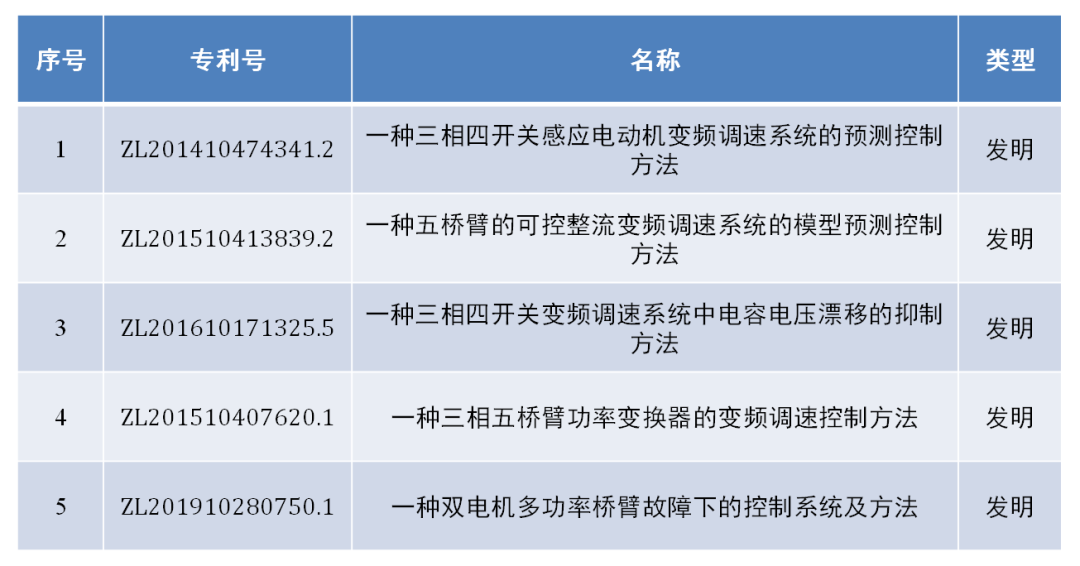

本技術針對冗余容錯技術體積、重量、成本高的缺點，提出了一系列低成本容錯技術，當功率器件發生故障時，通過熔斷器將故障橋臂隔離，同時切換到匹配的容錯模式，實現電力電子變換器的有效容錯，具體如下：（1）接電容中心點容錯技術

針對接電容中心點的容錯拓?fù)洌▓D1）存在電容電壓漂移、控制自由度下降的技術難題，提出了基于有限集模型預測的容錯控制方法，建立了容錯拓?fù)浜碗姍C(jī)的離散化數學模型、電容電壓與開關函數的數學模型，設計了電機控制目標函數以及電容電壓漂移抑制目標函數，實現了電機的有效控制與電容電壓漂移抑制。

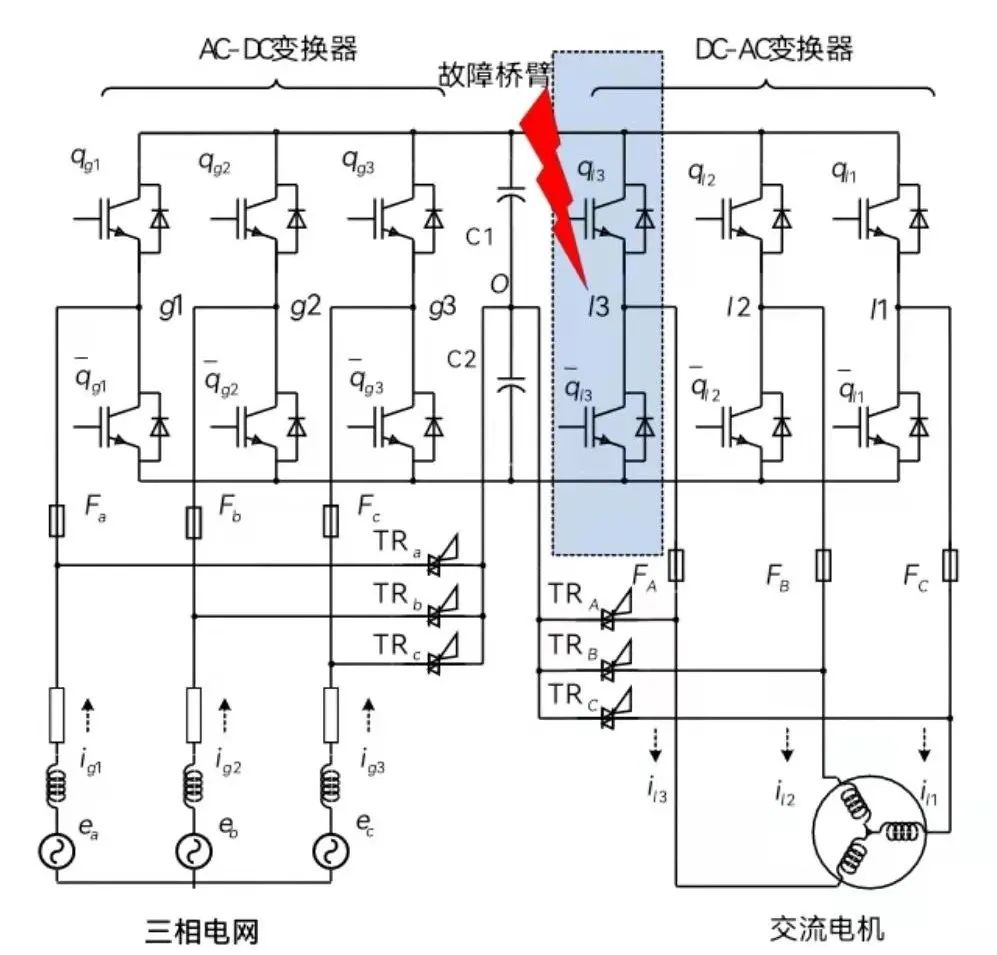

圖1 接電容中心點容錯拓?fù)?/span>

（2）共享橋臂容錯技術

針對共享橋臂容錯拓?fù)洌▓D2）控制存在整流和逆變系統的強耦合、控制自由度下降、電壓矢量決策沖突、共享橋臂電流限制、電壓分配約束等技術挑戰，提出了基于有限集模型預測的容錯控制技術，建立了整流系統的有功功率和無功功率預測模型、逆變系統的磁鏈和轉矩模型，提出了整流逆變一體化控制方案，實現了共享橋臂容錯拓?fù)涞挠行Э刂啤?/span>

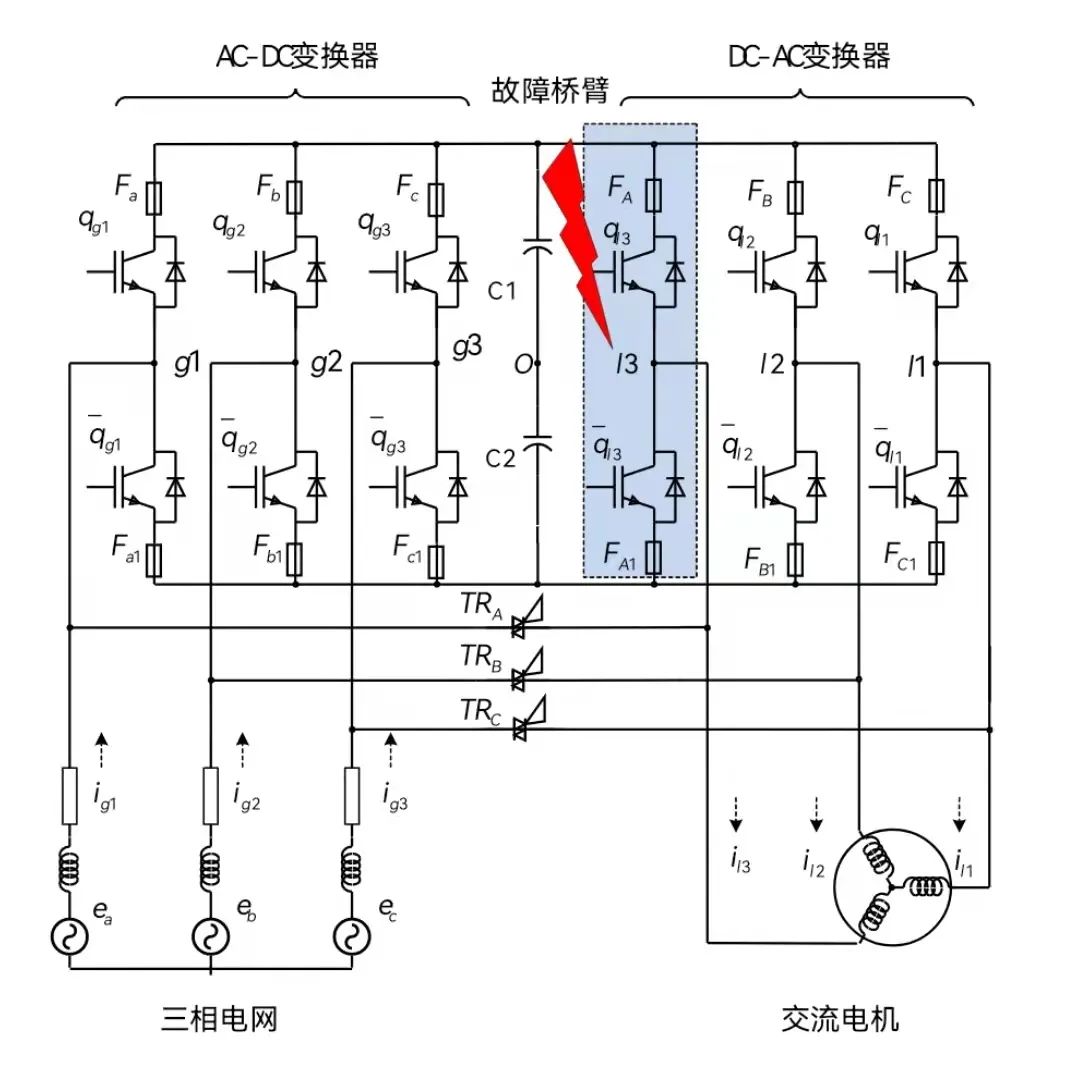

圖2 共享橋臂容錯技術

（3）面向兩橋臂故障和繼發故障的容錯技術

為實現系統在突發故障或繼發故障后出現的雙橋臂故障容錯，發明了四橋臂容錯拓?fù)洌▓D3）。針對繼發故障，提出了多級容錯策略：單橋臂故障下實現第一級容錯，拓?fù)溥x擇接電容中心點或共享橋臂，繼發性故障下實現第二級容錯，切換至四橋臂容錯拓?fù)?，在前兩?jí)容錯失效的情況下，系統進入預警保護，確保不產生嚴重后果。四橋臂容錯拓?fù)涞目刂仆瑫r(shí)存在接電容中心點與共享橋臂容錯拓?fù)涞募夹g(shù)挑戰，構建了四橋臂功率變換器的離散化數學模型，設計了基于有限集模型預測的容錯控制方法，實現了整流和逆變系統的一體化協調控制。

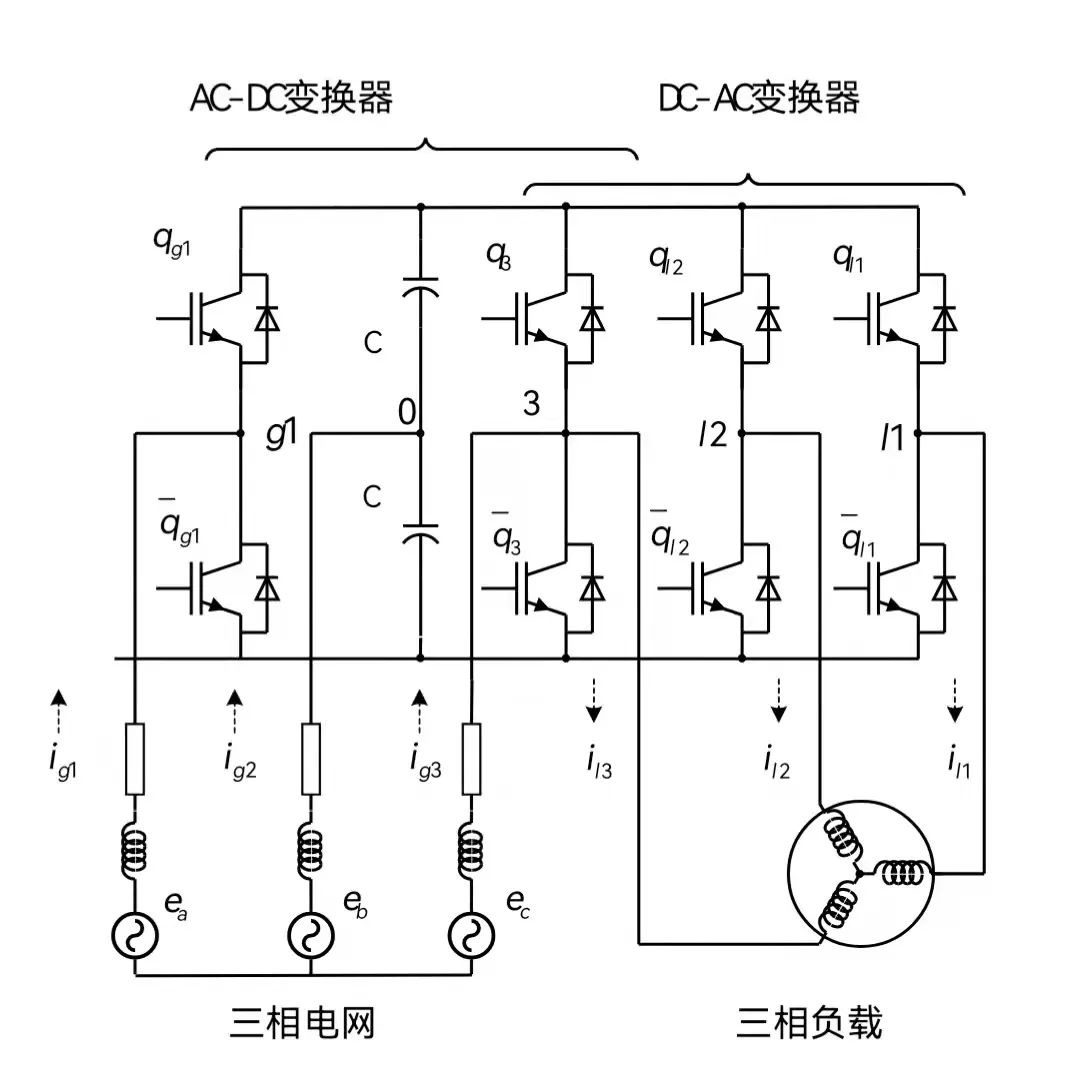

圖3 四橋臂容錯拓?fù)?/span>

（4）嵌入式的容錯技術

故障發生后，系統快速平滑切換到相應的容錯模式，是容錯控制技術應用于工程實踐的關鍵。嵌入故障診斷與容錯方案于一體（圖4），系統發生故障后通過實時診斷結果完成功率變換器硬件重構與控制軟件重構，進入容錯狀態，建立故障前后一致的電壓矢量模型、開關組合模型，將容錯控制算法嵌入到正?？刂扑惴ㄖ校鉀Q了容錯前后的平滑切換問題?；诖耍兄屏耸卓钊蒎e(cuò)電機驅動器，其功率變換器具有容錯功能。

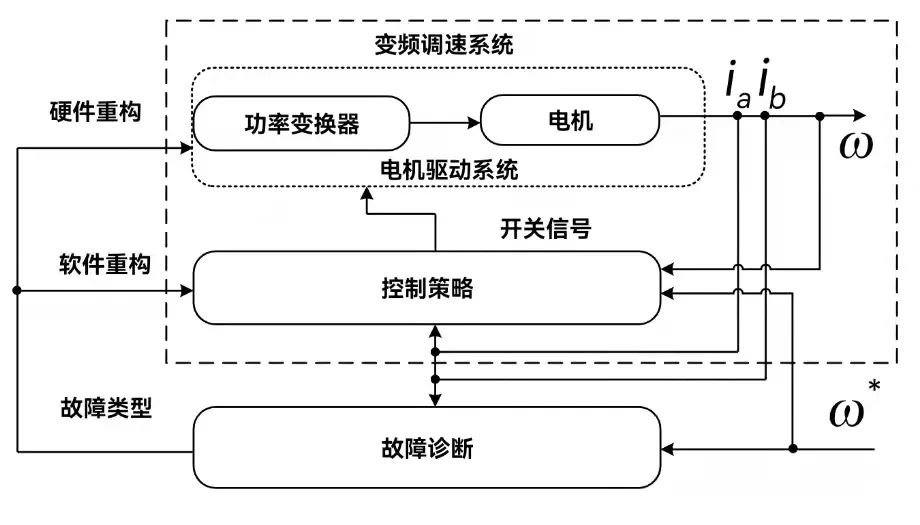

圖4 嵌入式容錯控制系統示意圖

【技術優勢】

（1）大大降低了容錯成本：相比于傳統的冗余容錯控制，添加少量切換開關的體積、重量、成本遠遠小于額外備份一套變換器，在某些對設備體積、重量、成本有著嚴格要求的應用場合中具有顯著優勢。

（2）極大提高了系統可靠性：在實際容錯系統中可以采用多級容錯方式，在故障發生后系統進入一級容錯狀態，此時采用傳統冗余容錯；如果系統繼續發生故障，則進入二級容錯狀態，采用上述容錯技術，可以極大地提高系統的可靠性。

【應用實例】

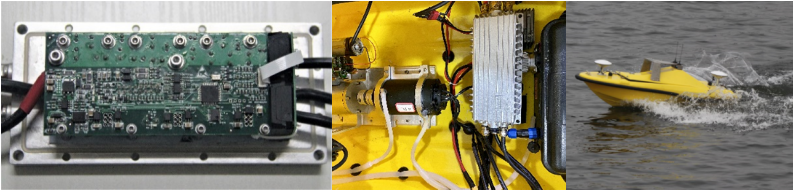

研制的容錯電機驅動器（圖5）被應用于華中科技大學人工智能與自動化學院的HUSTER-12型無人艇電動推進系統中。故障容錯運行下電機最高轉速為3000轉/分（正常時可達6000轉/分），船速為5節，可實現正常調速，動態特性無明顯下滑，確保無人艇的可靠返回。
