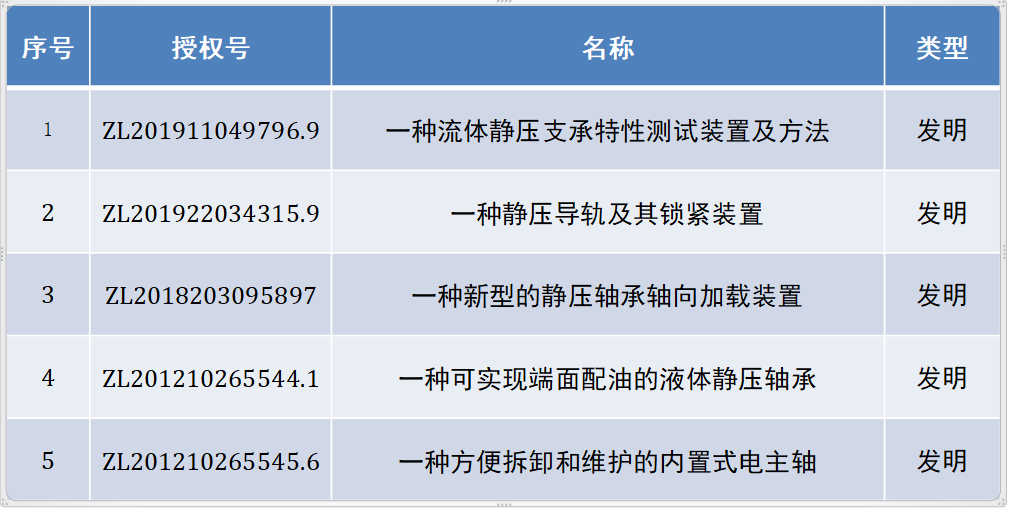

針對金屬材料復雜曲面零件目標樣件的超精密加工需求，本技術以核心功能部件--液體靜壓導軌為突破點，從液體靜壓支承機理研究與優化設計方法、進給系統穩定性控制以及超精密控形控性制造技術等方面開展研究，自主設計制造并完成了整機的集成。

1.液體靜壓支承有限元數值計算方法

目前國內外尚缺乏利用有限元方法對考慮多因素的液體靜壓支承靜動態特性數值計算方法的研究，本技術采用有限元法對不同類型的靜壓支承進行系統性分析計算，形成完善的液體靜壓支承有限元數值計算體系。

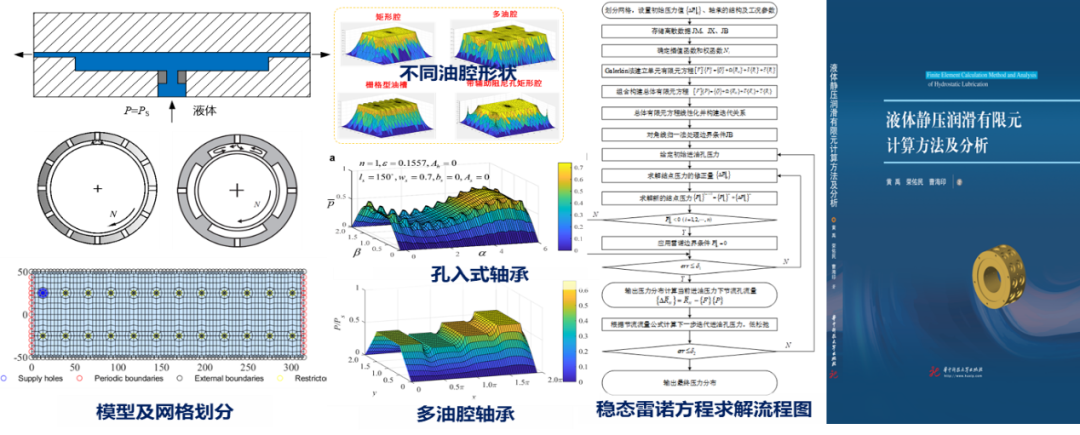

圖1 液體靜壓支承有限元數值計算方法研究成果

2. 高速、高精、高響應直線及回轉運動功能部件制造與集成技術

（1）在結構創新與優化方面，提出考慮非高斯粗糙表面、非牛頓潤滑、滑移邊界條件等多重因素的液體靜壓軸承動力學性能優化設計方法，發現“合適的粗糙度方向（如各向同性），能有效提高承載能力20%”；設計多環形槽強制冷卻和哈夫結構，發明電機內置式液體靜壓電主軸，具有溫升抑制、拆裝便捷、回轉精度高等優勢。

（2）在使役性能檢測與控制方面，提出了靜壓支承系統膜內流動、壓力和溫度分布、油/氣膜厚度、振動等性能參數的高精度測試方法，建立了流體靜壓支承綜合性能的檢測評定系統新架構；建立了重型靜壓回轉工作臺的流量控制模型，提出了靜壓支承系統兩端軸承油膜間隙比例調控策略，形成了高性能流體靜壓支承主動控制新技術。

（3）面向異形零件精密加工應用，研制了高精度穩態恒壓液壓站和精密多軸聯動運動機構綜合試驗平臺，壓力波動±0.25%FS，X/Z軸豎直/水平直線度≤0.5μm/350mm，垂直度≤1arcsec，定位/重復定位精度≤1μm，剛度≥1500N/μm。

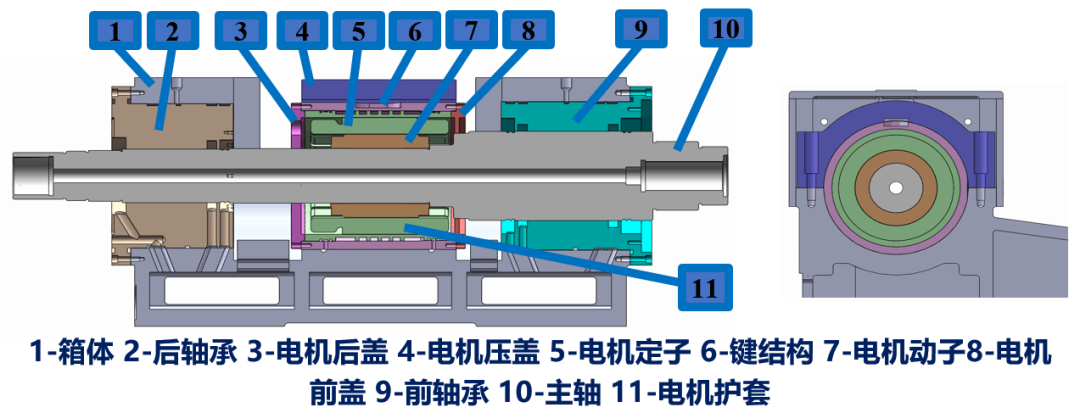

圖2 液體靜壓主軸

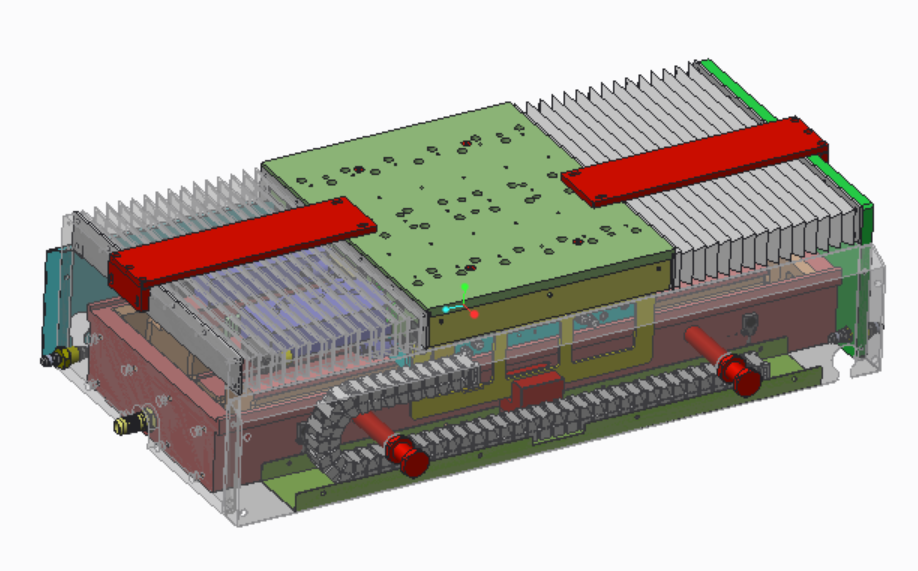

圖3 液體靜壓導軌

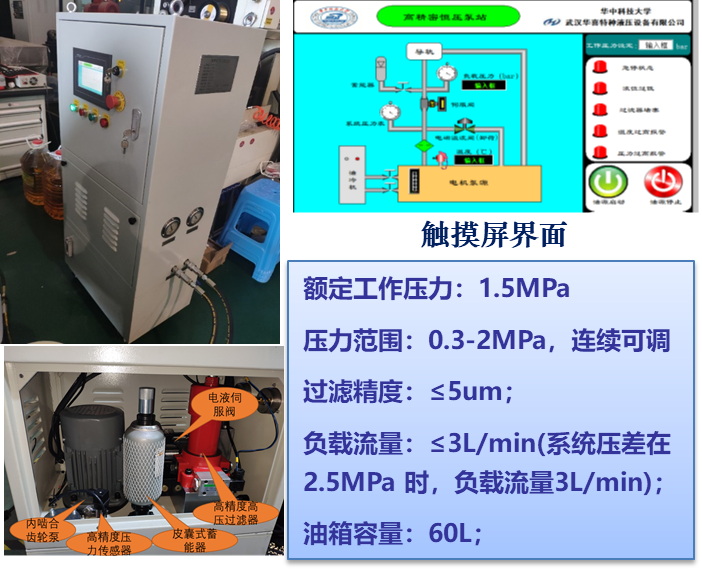

圖4 高精度穩態恒壓液壓站

3. 超精密機床進給系統高穩定性控制技術

為了實現運行平穩、響應速度快、穩態控制精度高和跟蹤誤差小等要求，需要考慮非線性擾動因素對直線電機驅動系統動態特性的影響，探究擾動的形成機制和相應的辨識方法，尋找擾動補償?shù)姆椒ā１炯夹g(shù)搭建了以無鐵芯永磁直線同步電機為驅動、以滾動直線導軌為支承的進給系統原型樣機，推導了無鐵芯直線電機推力波動的數學模型，并對被控系統模型參數進行準確辨識；分析了推力波動和線性滾動導軌產生的非線性摩擦力對伺服控制系統的不利影響。提出了在2DOF-PID控制算法的基礎上，使用線性擴張狀態觀測器(LESO)消除以直線電機為主的幅度大變化緩的擾動，同時使用基于Stribeck摩擦模型的摩擦前饋(FFF)控制來消除滾動導軌帶來的幅度小突變快的摩擦擾動。通過Simulink仿真和實物試驗充分驗證了本文提出的方法的有效性、可行性和魯棒性。在往復運動1mm@5Hz，以及勻速運動1 mm/s、 10 mm/s、100 mm/s等工況下跟隨誤差均小于1.5μm，滿足慢刀伺服加工的控制要求。

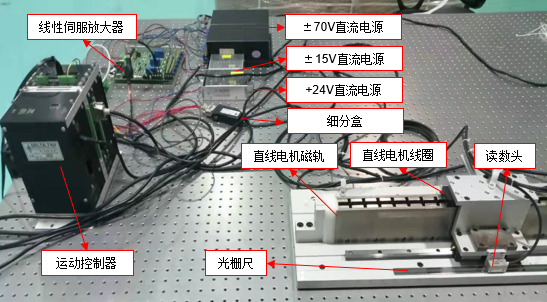

圖5 直線電機伺服控制系統試驗平臺

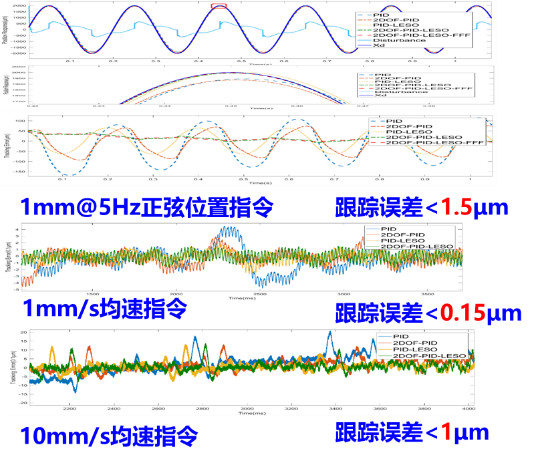

圖6 仿真和實物試驗對比圖

4. 開放式高性能數控系統集成技術

基于PMAC控制器研發了超精密磨削加工專用數控系統，編制了動態鏈接庫，實現上位機與控制器的數據交換和控制。

5. 超精密機床綜合設計和集成技術

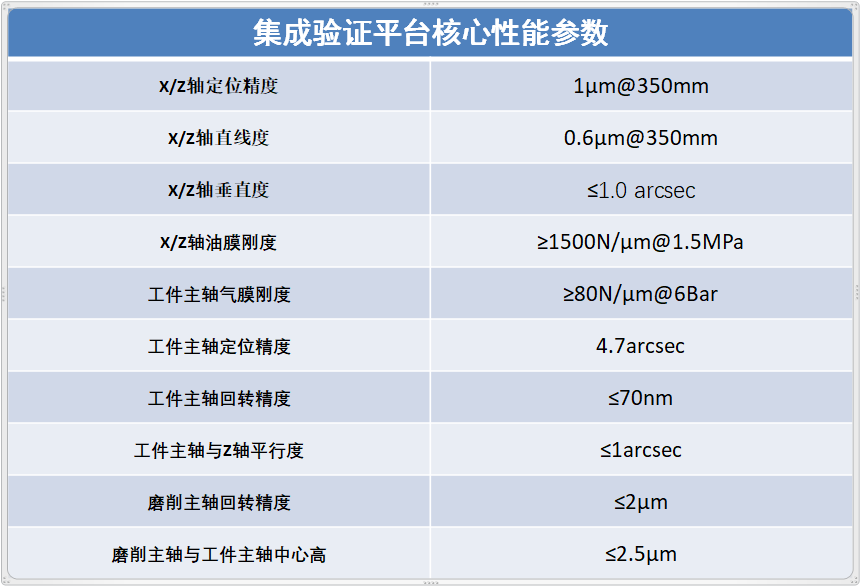

以兩軸超精密靜壓導軌為基礎，搭建了超精密磨削集成驗證平臺，并以Power PMAC運動控制器為基礎，開發了專用數控系統。

平臺床身采用天然大理石，安裝在具有自動調平的氣浮隔振平臺上；兩軸呈“T”形布局置于大理石底座上；X軸和Z 軸導軌采用超精密閉式油靜壓導軌，內置油腔壓力反饋，在線檢測導軌運行狀態。

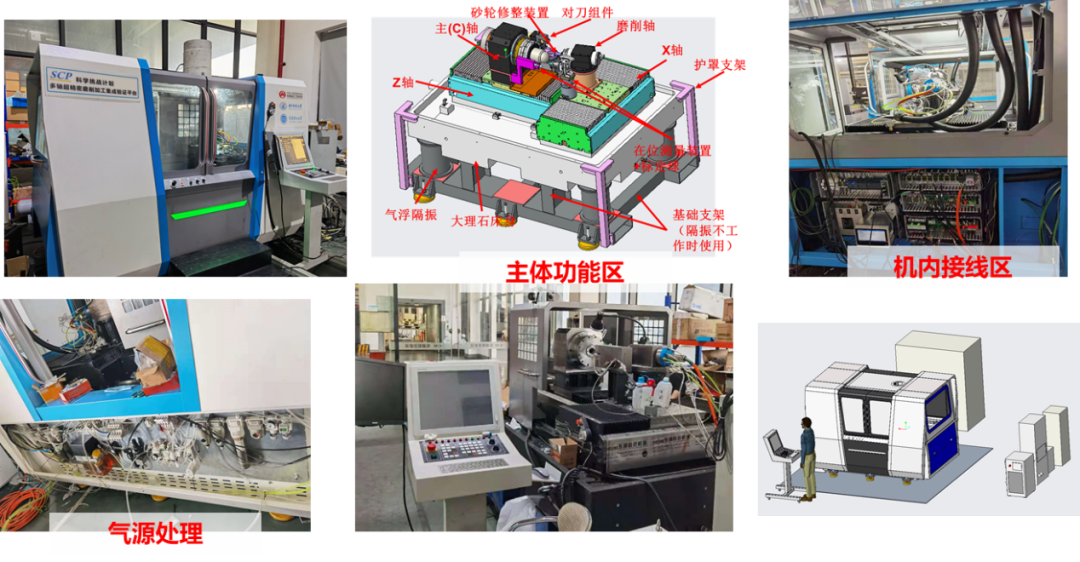

圖7 機床構型及布局

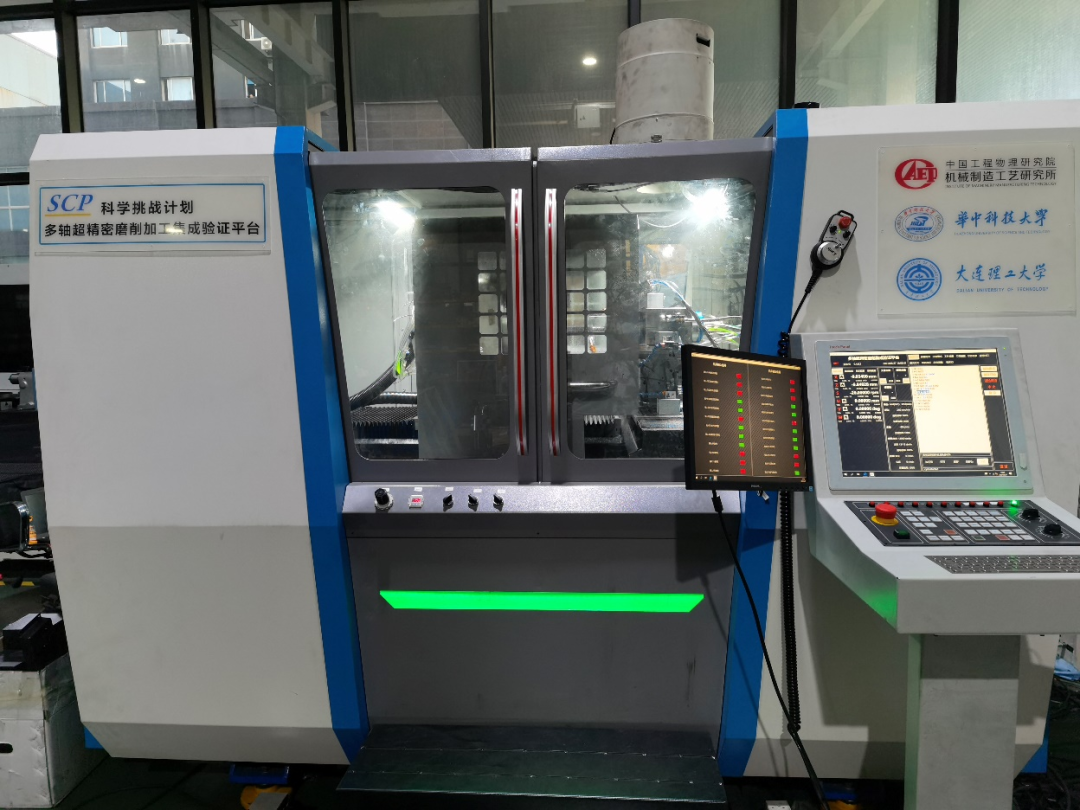

圖8 機床展示

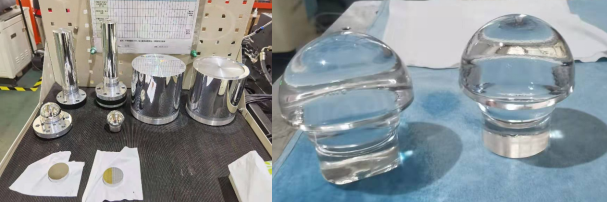

圖9 試切/試磨工件展示

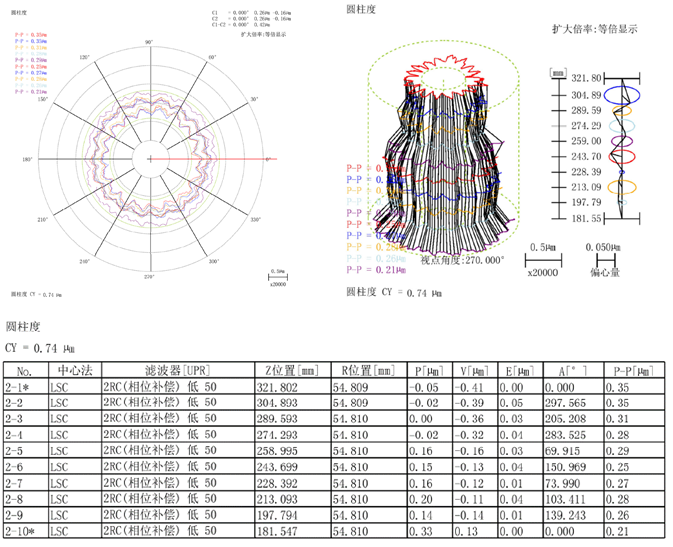

圖10 鋁合金棒料測量結果

產業：光電通訊、光學、信息、模具等產業。

場景：難加工材料復雜曲面零件的高精度和高表面質量制造、光學透鏡、模芯、反射鏡和精密機械件等的超精密加工。

對象：數控機床企業、高校、科研院所。

超精密加工裝備是以高新技術為引領，處于價值鏈高端和產業鏈核心環節，決定著整個產業鏈綜合競爭力的戰略性新興產業。作為進口技術替代產品，本技術產品具有廣闊的市場發展空間，可促進相關產業高質量高水平發展，預計年產值可達數億元。
