成果推介丨基于分布式光纖傳感技術的管道完整性監測系統
發布日期：2023-01-29 瀏覽量：5850
字號：大 中 小
【成果介紹】管道運輸由于內部腐蝕、外部環境、管材和施工等原因，易發生管道失效甚至引發爆炸事故，嚴重威脅國家經濟和人民財產安全。現有管道安全檢測技術主要是針對已鋪設管道加裝傳感器定期巡檢排查，無法做到管道在線自檢且實施成本極高。因此，亟需構建一套管道安全完整性監測終端系統，實時在線監測管道運營狀態，實現全天候、分布式、高靈敏度、長距離的油氣管道健康監測。
本技術研發的光纖分布式聲波傳感系統（DAS）可以連續記錄長距離光纖沿線的聲波信號，是一款世界領先的分布式聲波傳感系統。由于瑞利散射效應，入射進傳感光纖中的部分背向散射光會沿原傳播路徑返回，當光纖沿線周圍環境發生微小變化時，散射光的特征也會受到調制。通過記錄時間域散射光信號的變化，可實現對光纖沿線聲波信號的測量。本系統基于高精度相干解調算法，將分布式聲波傳感系統的探測能力優化至皮應變級，響應帶寬涵蓋次聲到超聲，可應用管道安全和周界安防等領域。與傳統管道監測技術相比，具有全天候、低成本、多參量、高響應、長距離在線管道監測等突出先進性。

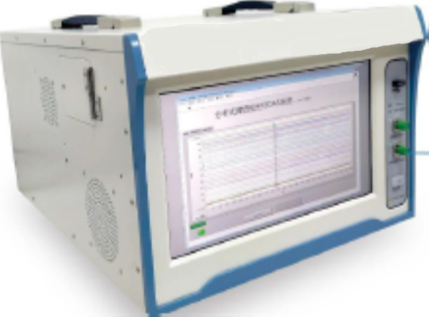

圖：光纖分布式聲波傳感系統
【應用解析】
1、管道腐蝕監測
目前常用的管道腐蝕檢測技術主要包括漏磁法，超聲波法，聲發射法和熱像顯示法等，這類檢測方法往往需要開挖管道，且檢測周期較長，影響管道的正常運營。基于光纖感知的管道損傷監測技術，當管道出現損傷時，作用于管道的傳輸聲波其特征將發生變化，因此通過聽聲的方式可獲得管道損傷的指紋信息。

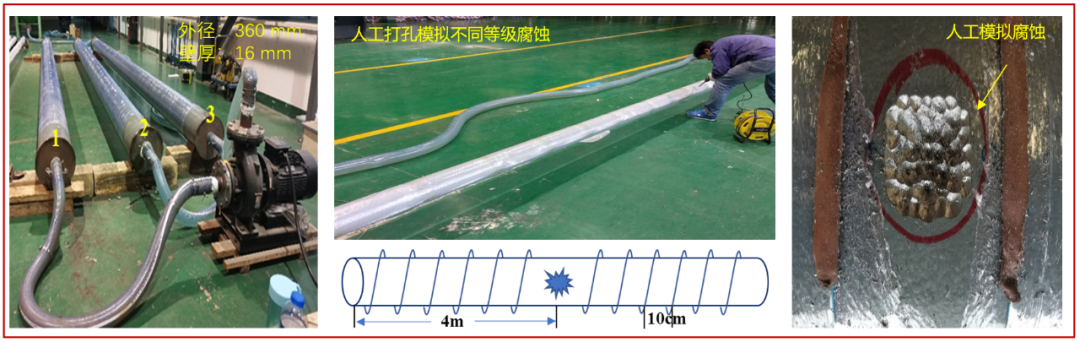

圖1光纖分布式聲波傳感的管道腐蝕損傷在線監測示意圖
目前單臺監測主機能夠支持50 km的傳感光纖（對應管道長度與光纖布設方式有關），管道腐蝕損傷總體識別準確率為96.92 %，可實現對管道最小損傷等級（0.48 %）的精準識別。
2、管道泄漏監測
由于管道的老化腐蝕，地質災害、管壓波動及第三方破壞等影響，使得管道泄漏時有發生。當泄露事件發生時，管內外壓差通過泄露口釋放，向外輻射能量進而產生聲發射現象。聲發射形成的振動波將會沿著管壁向兩側傳播，通過捕捉并分析泄露引起的聲發射信號特征可獲得泄露事件的具體信息及實現泄漏點定位。將DAS系統應用在管道泄漏事件的監測中，則可以實現分布式、全天候的管道泄漏事件監測預警，降低管道泄漏事故帶來的損失。此外，本系統結合泄漏信號能量特征及數據處理算法，可實現泄漏口徑的精準預測。

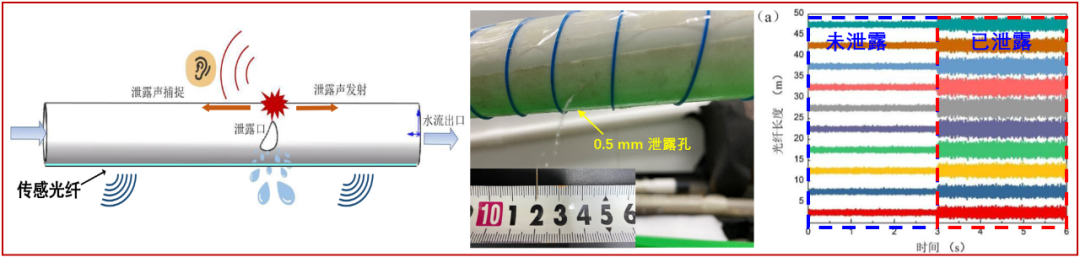

圖2光纖分布式聲波傳感的管道泄漏監測示意圖
3、管道流量監測
流量是反映管道狀況的一個重要指標，它是控制、分配和調度的眼睛，亦是安全監測和經濟核算的必備工具。非侵入式、無創傷管道流速監測是實現輸油管線可持續發展的關鍵因素。本系統通過監測流體經過管道時引起的管道振動，可實現對管道內流量信息的精確感知。與商用加速器測量結果相比，本系統具有更好、更穩定的流量測量結果。此外，將所提出的非侵入式、無創傷管道流速監測技術已成功應用于現場測試，顯示出巨大的工程應用潛力，特別是在長距離管網中。

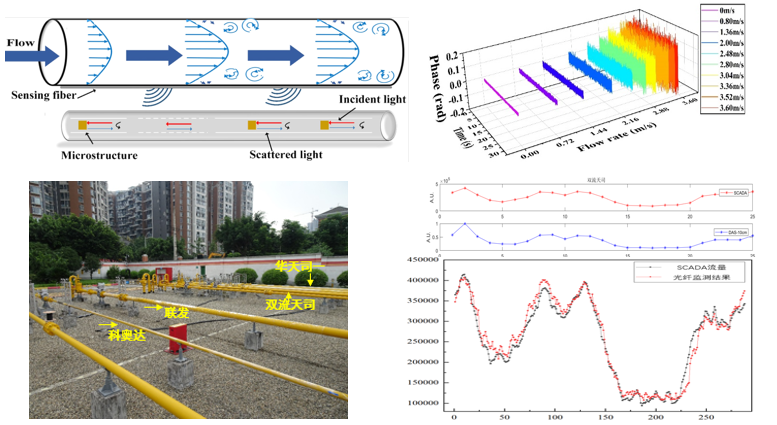

圖3 管道流速監測系統及現場實驗圖
4、管道外破事件監測
此外，隨著城鎮燃氣管網建設進入大發展時期，縱橫交錯的燃氣管道運行正承受著越來越多第三方施工所帶來的風險。第三方施工破壞燃氣管道事件時有發生，輕則影響管道正常供氣，重則危害人民群眾的生命財產安全?；贒AS的管道外破預警系統，只需利用與管線同溝敷設通信光纜的其中一根纖芯作為傳感器，通過監測傳輸信號變化即可監測光纖沿途的振動信號，由此可實現管道沿線破壞行為的7*24小時不間斷實時監控。此外，在實現物理參量監測的同時不影響通訊信號傳輸。

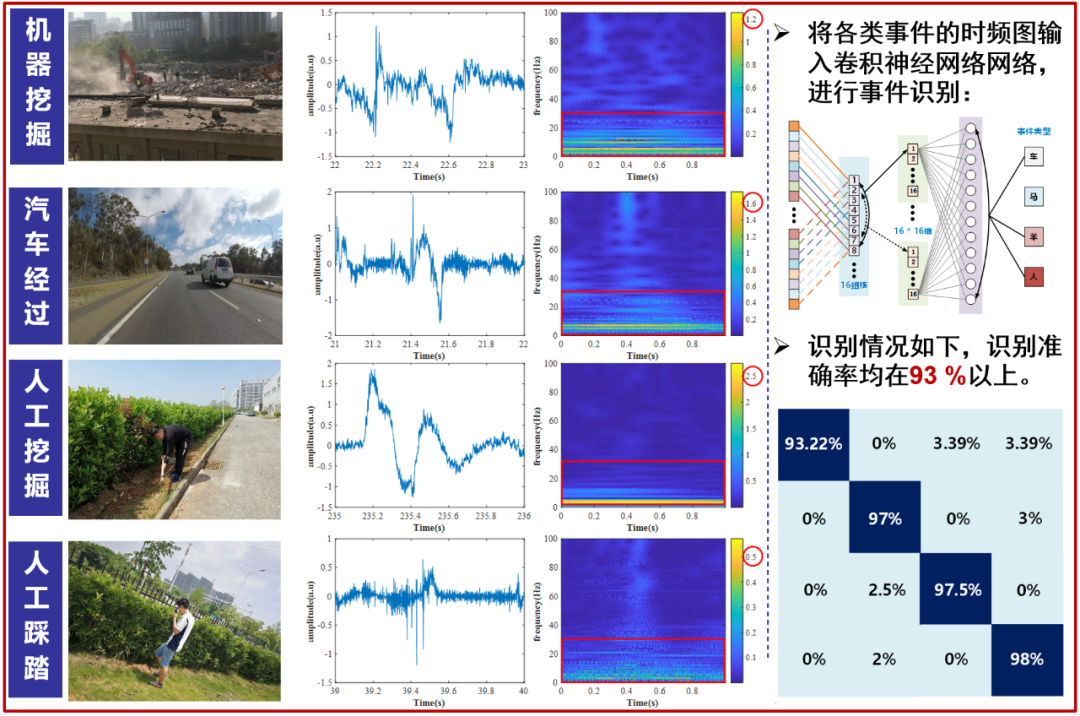

圖4 管道外破監測系統及事件識別結果
【技術指標】
（1）測量過程不需要清空管道，光纖系統可長期可靠工作，降低管道巡檢成本50%以上；
（2）可實現管道運輸過程中的全天候在線監測，避免定期巡檢方式中在空間和時間上的盲區；
（3）連續監測距離可達 50 km以上，比超聲監測等方法（最長300 m）的探測效率提升近百倍；
（4）可在不影響管道運營情況下，實現管道腐蝕、泄漏、流速、第三方破壞的實時在線監測，并對管道潛在危險進行追蹤和事故預警。

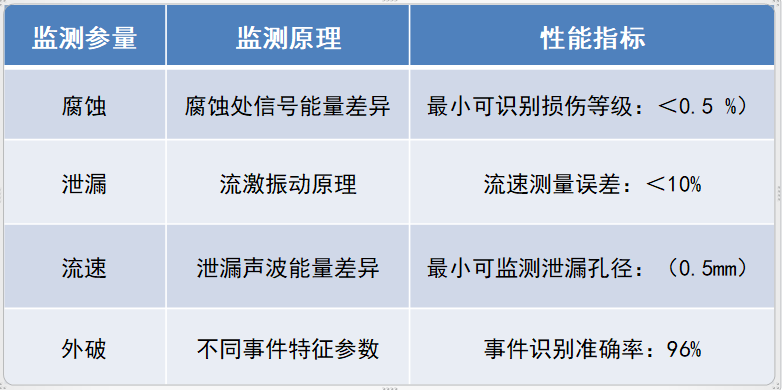

光纖分布式聲波傳感系統性能指標
【市場前景】
2025年我國油氣長輸管道里程數將達到24萬公里，保障油氣管道安全運營對國民經濟發展起著重要作用。目前，油氣管道在運營期間面臨各種威脅事件，而目前的監測手段往往低效且影響油氣輸送，且維護成本高。本系統所提出的基于分布式光纖傳感的管道完整性監測系統，有望在未來大幅提升能源利用率。
【知識產權】

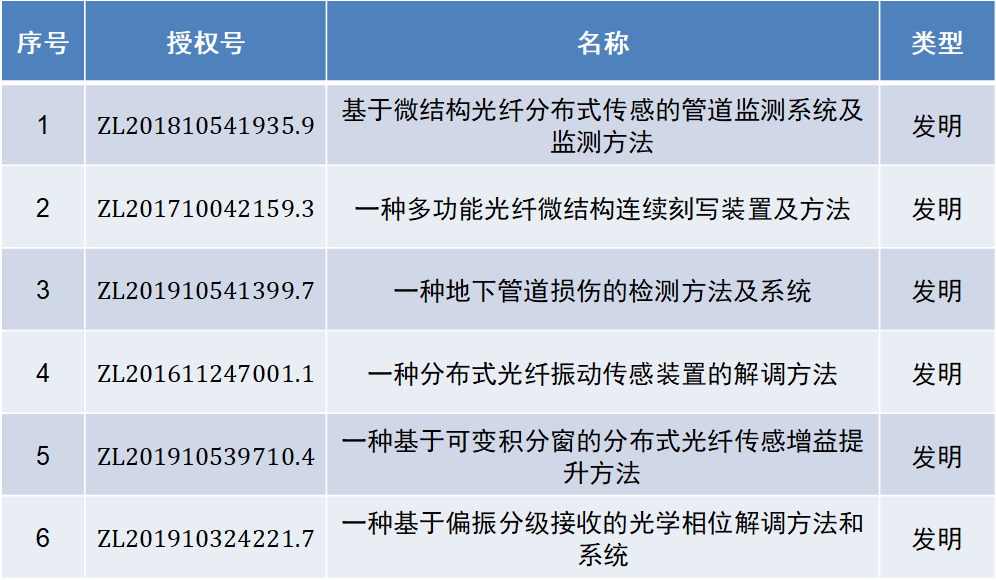

該技術已申請多項中國發明專利，下表是部分展示：
