成果推介丨高能量密度納米復合介電儲能材料及脈沖電容器
發布日期：2023-01-23 瀏覽量：233
字號：大 中 小
【技術背景】
隨著電力需求的不斷增長，高性能儲能裝置對現代社會的可持續發展起著至關重要的作用。與超級電容器和鋰電池相比，脈沖儲能電介質電容器擁有超高的可釋放功率密度，高的操作電壓、極快的充放電速率以及長的循環壽命，是重要的新型功率儲能器件，在新能源汽車、高端醫療器械、智能電網調頻、可控核聚變、電磁炮等高功率脈沖技術的軍民領域有著重要應用。
【痛點問題】
1、要獲得足夠的可釋放能量，必須將電容器的體積做得十分龐大，遠無法滿足當前對輕質、小型化以及高儲能性能脈沖電容器的需求，這成為本行業急需解決的“卡脖子”問題。 2、以 PVDF 為代表的鐵電聚合物材料商用化過程時，美、日等國一直處于壟斷地位，國內生產的薄膜儲能電容器的儲能密度偏低，與國外品牌有較大差距。 【解決方案】

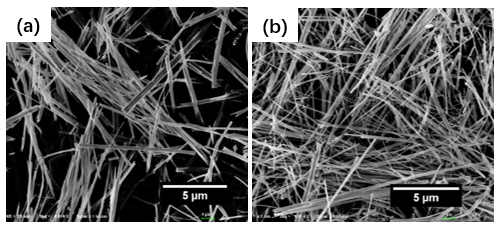

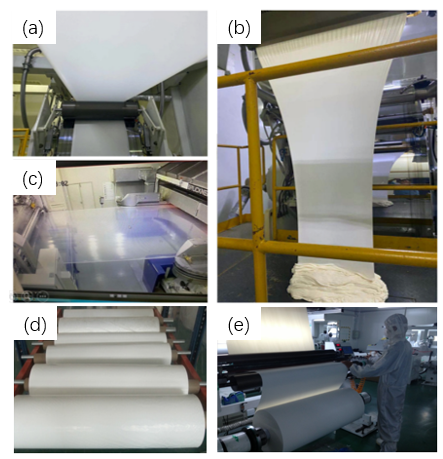

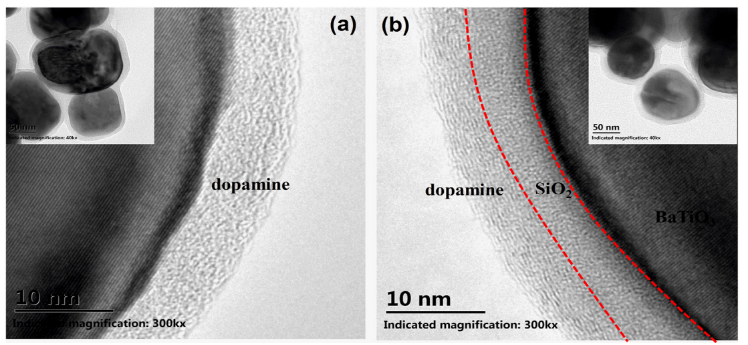

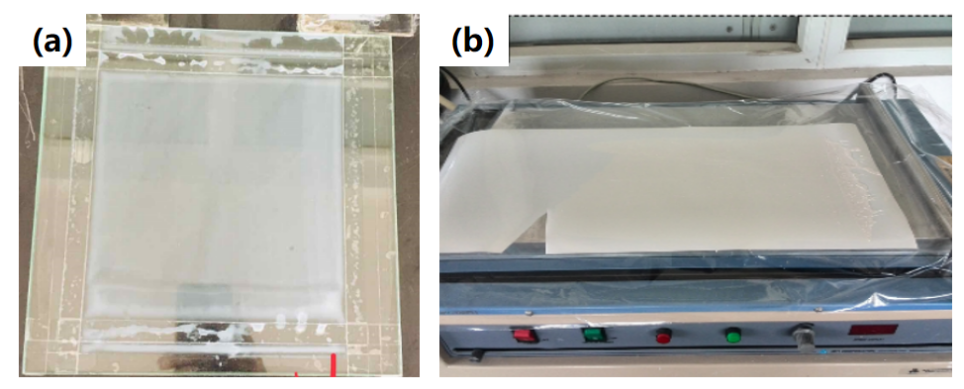

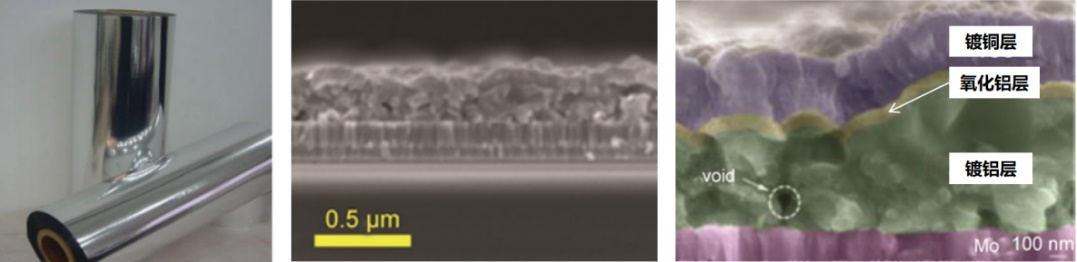

1、高介電高長徑比BaTiO3和SrTiO3納米線的可控制備 本技術針對傳統靜態水熱反應產物易團聚、易沉淀，難以制備高介電高長徑比BaTiO3和SrTiO3納米線這一工藝難點，設計了具有攪拌功能的水熱反應釜。采用二次攪拌水熱反應，利用不同的攪拌速率實現了對不同長度BaTiO3和SrTiO3納米線的可控制備。本技術BaTiO3和SrTiO3納米線的長徑比可達100以上，達到國際領先水平。 圖1 (a) 500 r/min 與 1000 r/min的攪拌水熱工藝制備的BaTiO3納米線的SEM形貌圖 2、介電陶瓷納米顆粒（納米線）的包覆及表面改性技術 為了提升介電常數與擊穿場強，本技術采用在納米顆粒或者納米線表面包覆一層介質材料，再利用多巴胺等有機物進行表面改性，改善有機無機界面特性。在高介電常數的BaTiO3納米顆粒表面包覆一層高度絕緣的SiO2層構建核殼結構的填料。與未包覆SiO2的BaTiO3納米顆粒填充的復合材料相比，SiO2包覆雖然降低了復合材料的電位移，但由于界面極化的降低，顯著提升了擊穿場強的同時降低了剩余極化，最終實現了可釋放儲能密度和儲能效率的大幅提升。 圖2 高介電納米顆粒表面改性，多巴胺修飾SiO2@BT的透射電子顯微圖 3、復合納米（顆粒）纖維-聚合物多級復合介電膜的大面積逐層澆注流延工藝，實現尺寸不小于20 cm×100 cm高質量多層介質膜制備 國際上研究制備的多層納米復合介質膜的尺寸偏小，只適合用于驗證材料設計的合理性和儲能性能提升的機理研究，不能滿足薄膜儲能電容器產品制作對介質膜的尺寸要求（不小于20 cm×100 cm，根據目前制作薄膜儲能電容器產品中卷繞設備的尺寸決定）。本項目擬采用改進的流延機產品，通過大面積逐層澆注流延工藝，可制備出不小于20 cm×100 cm高質量多層介質膜，相比同行研究，更接近市場應用。 圖3 (a) 澆注工藝; (b) 流延工藝制備的BaTiO3/P(VDF-TrFE)納米復合薄膜 4、納米蒸鍍“自愈”性金屬化電極膜技術 采用絕緣基膜預處理、納米鋅蒸鍍、表面處理及二次蒸鍍納米銀及氧化銀等工藝，實現“自愈”性金屬化膜的制備，高壓瞬間擊穿后兩個極片重新相互絕緣而繼續工作，大幅提高脈沖電容的可靠性。 圖4 表面金屬化納米聚合物薄膜及截面微觀結果圖 5、多層異質膜復合膜大面積“擠出”-“拉伸”制備技術 利用鐵電層與線性層介電性能的差異實現對材料層內局域電場分布的調控，進而實現擊穿強度（界面阻礙效應）與界面極化（界面極化效應）的調控，最終實現對多層異質復合材料儲能性能優化。利用“擠出”-“拉伸”制備技術實現三明治結構納米復合多層介電薄膜的大面積宏量制備，從而實現高儲能密度脈沖薄膜電容的產業化。 圖5 BaTiO3/P(VDF-TrFE)納米復合薄膜的擠出-拉伸制備及測試過程 【技術優勢】 當前市場掌握脈沖儲能電容技術的企業主要有日本東麗、東方集團、德國創世普、廈門法拉和銅峰電子，但是其采用的介質材料的儲能密度低，導致產品體積龐大，滿足不了高端應用需要，而且其成本較高，不利于市場推廣。 本技術開發的產品，優勢主要體現在： （1）本技術的薄膜電容器儲能密度提升至10/cm3以上，從而可以將儲能電容安裝空間由原來的體積縮小至現在的1/3，或在原來的體積不變的情況下，將原來的儲能量提高3倍。 （2）“自愈”性金屬化膜，高壓瞬間擊穿后兩個極片重新相互絕緣而繼續工作，脈沖電容可靠性提高2倍以上。 （3）擁有獨特的材料與器件技術，專利布局完整技術壁壘高。
【技術指標】 利用上述技術，經過企業成熟的組裝與加工技術（卷繞、噴金、賦能、焊接和組裝調試等），獲得了高儲能密度金屬化納米復合薄膜電容器樣機。

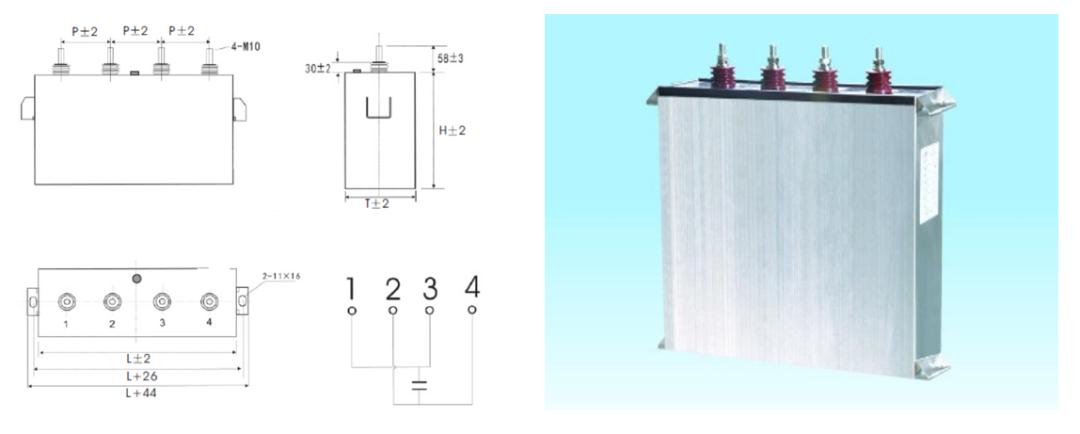

圖6 金屬化納米復合薄膜電容器設計與實物圖 該產品的額定電壓 6500Vdc、電容量 25000μF、重量20kg，性能相比現有產品的電容量提高2-3倍。 【應用場景】 可用于應用于人工智能、海洋石油天然氣及地質勘探、醫療技術、準分子激光器等領域。另外，脈沖儲能電容器作為一種有特殊用途的電容器，同時也是國家工信部重點規劃發展的元器件。
【市場前景】 隨著微電子、新能源汽車等行業近些年的快速發展，電容器的市場規模迅速擴大，每年的全球銷售額達到數百億美元。據統計， 2010-2019年我國薄膜電容器行業市場規模年復合增長率為13%，遠高于全球薄膜電容器市場8%的復合增長率。2020年我國薄膜電容器市場規模為102 億元，約占全球市場總產值的60%以上，位居全球第一。隨著碳中和引領的新能源產業的應用發展，節能減排嚴要求的趨勢，目前薄膜電容器產業正在從快速增長期進入穩定發展期，行業發展的新舊動能正處在轉換階段。初步估計2022年國內薄膜電容器市場規模將達到 120 億元，并以20%以上的速度增長。本技術的產品市場定位為高能量密度脈沖功率電容器及其儲能系統，目標客戶可分為高校與科研院所、軍工單位、醫療設備生產企業、國家電網相關企業等，其產值預期超過50億元。

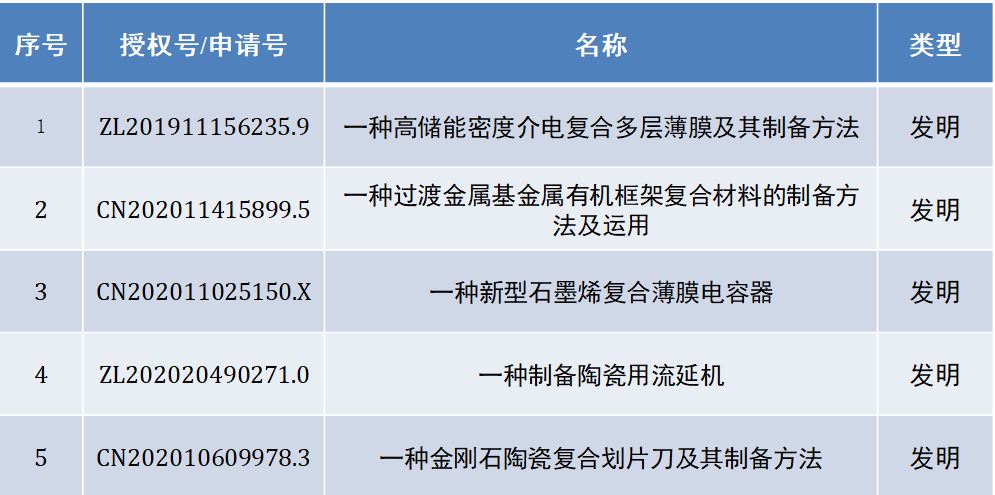

【知識產權】 該技術已申請多項中國發明專利，下表是部分展示：
