本項目旨在研究基于雙相機的紋理彩色映射技術，通過為每個已測量得到的空間點坐標賦予顏色值來實現點云數據的彩色化。該技術使每個三維空間點，不僅具有坐標定位信息，還攜帶了顏色信息，從而在三維測量過程中既采集工件表面的三維點群數據，也采集表面不同區域的顏色值，并根據這些顏色值進行進一步的分析和處理，直接在三維空間中對復雜曲面的區域進行分割。這種方法大大簡化了后期點云處理的難度，包括點云的匹配。

這項技術的突出優勢在于，它使得在同一曲面上提取不同顏色紋理區域的邊緣輪廓變得更加容易。通過確保每個三維點坐標都帶有顏色信息，能夠更準確地識別和提取不同顏色區域及其邊緣輪廓，從而實現更真實和生動的視覺效果。此外，該技術還能夠擴展對模型的分析和處理能力，為進一步的數據分析和處理提供更多可能性和靈活性。

圖1 機器人眼在手方式進行三維測量

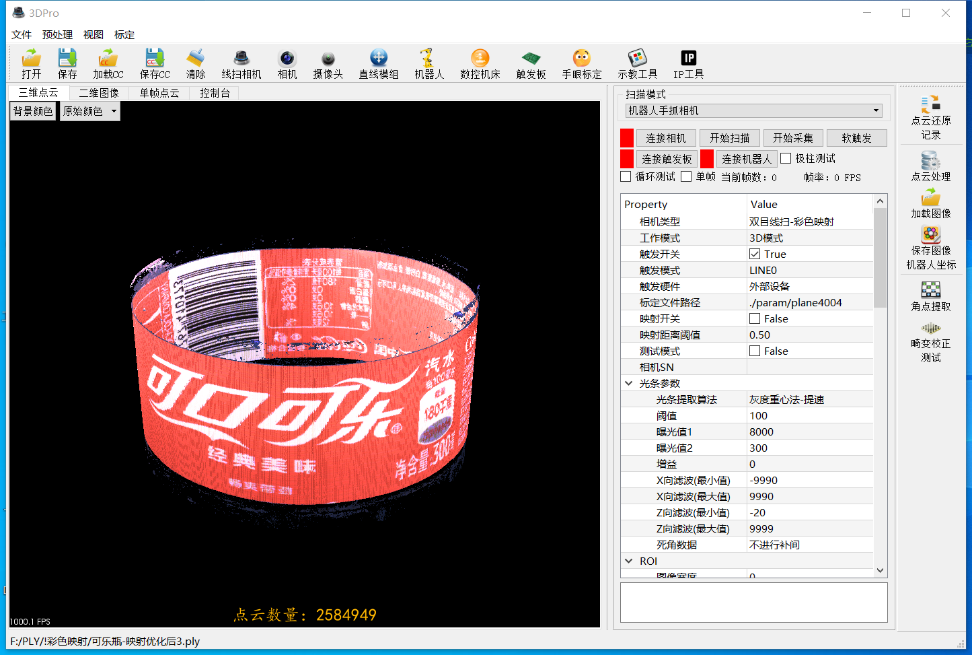

與測量所得含有顏色紋理的三位點群數據

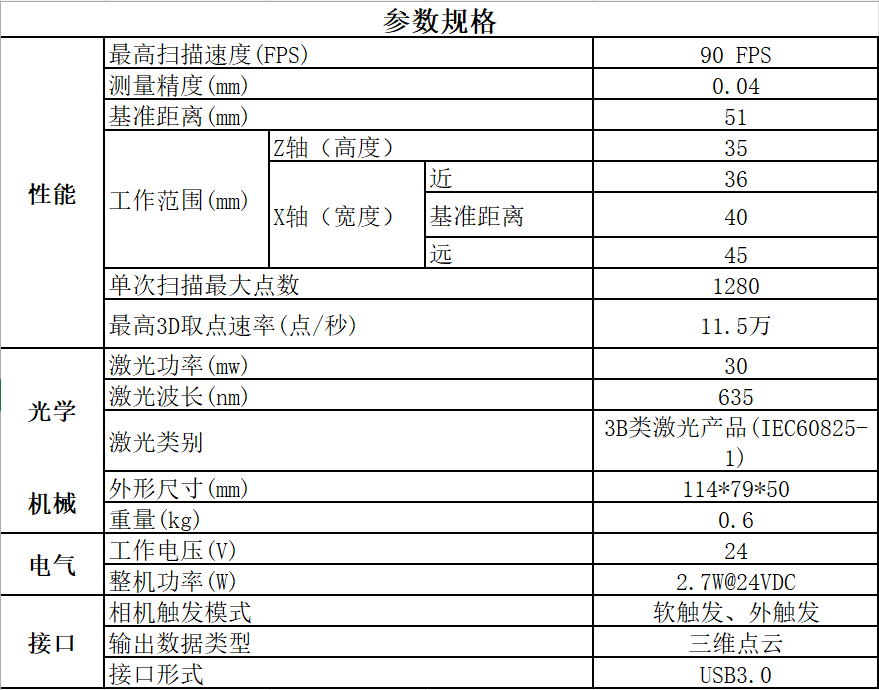

相關參數指標如下表所示：

（1）采用雙相機進行光路設計，利用機器人等機構運動（運動學正逆解）的關系，進行三維空間點坐標提取以及對應點的色彩紋理映射，實現掃描物體表面與紋理色彩的提取，其使得能夠更細致地觀察和研究模型的外觀屬性，進一步拓展了三維相機在計算機圖形學、計算機視覺和虛擬現實等領域的應用潛力；

（2）項目設計的線結構光3D相機內嵌了ARM+FPGA的架構，使得HDR技術和光條提取技術易于實現及產品集成，提高了圖像處理速率?；贏RM+FPGA的HDR圖像處理算法的三維點云掃描，能夠更加有效地解決工件掃描中高光區過度曝光及暗區細節還原的技術難題；

（3）基于自主開發的掃描軟件，實現3D相機標定、參數設置、三維重建以及與各種數字控制系統集成，客戶根據實際應用需求，可以自行進行特定功能的開發。

技術成熟度達到貨架產品級別。已研制完成具有色彩紋理映射功能的線激光3D相機檢測系統，并成功應用制鞋自動化產線、航空葉片等的修復，實現視覺引導的機器人噴膠、打粗、銑削等工藝，目前正在鞋服、新能源等領域開項目推廣。

具有色彩紋理映射功能的線激光3D相機在三維重建、三維測量、缺陷檢測以及視覺引導應用廣泛，非常適用于新能源、3C電子、鞋服、航空葉片修復等領域的智能制造需求。

知識產權：

該成果包括多項已授權中國發明專利。
