【技術領域】

新能源

【研究背景】

在碳達峰碳中和的“雙碳”背景之下，風電作為綠色清潔能源之一正在全世界迅猛發展。葉片是風力發電機的關鍵部件，由于風力發電機長期在高山、沙漠、海洋等氣候條件惡劣的地方工作，在重載荷，大扭矩以及鹽霧侵蝕下，導致葉片出現裂紋、砂眼、腐蝕孔、開裂等缺陷，如果不能及時發現和維修，隨著裂紋和腐蝕孔的擴大將會導致葉片斷裂，給風場帶來巨大的經濟損失和安全問題。如何保證風力發電機組長年安全、正常運行是風電發展的一個極具挑戰性的問題。因此，為了能夠盡早地發現風力發電機葉片的故障，以便根據實際狀況有計劃的實施維修，避免由于突發事故導致的經濟損失、安全威脅、社會影響，進行風力發電機葉片遠程在線實時智能健康監測具有十分重要的現實意義和廣闊的應用前景。

【成果介紹】

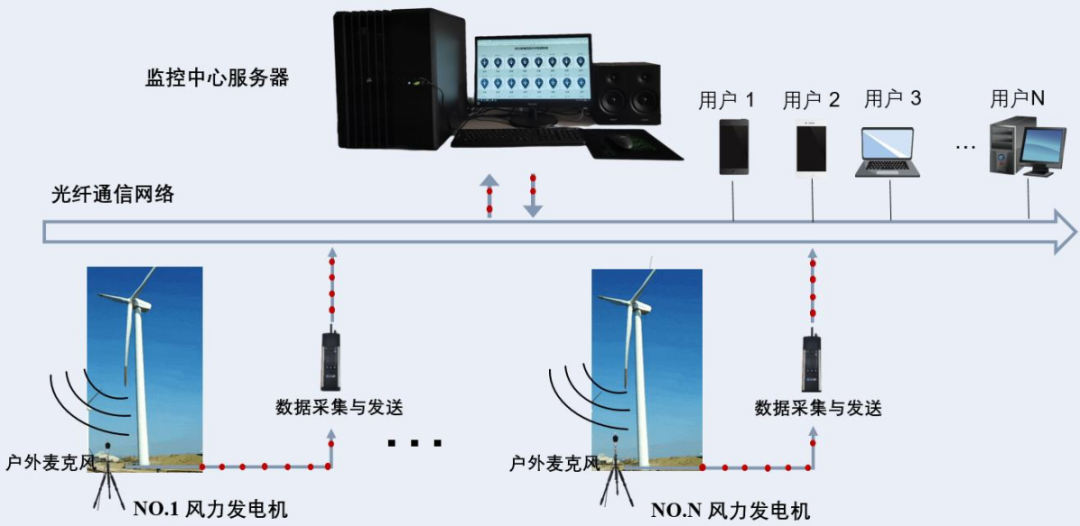

本系統能對風力發電場的風機葉片進行分布式遠程在線智能健康監測，系統組成如圖1所示，該系統包括戶外麥克風、信號采集與通信單元、光網絡和風場監控中心服務器等。戶外麥克風以非接觸的方式采集風機葉片運行時產生的聲信號，并傳送給數據采集與通信單元，由通信單元將采集的信號通過網絡上傳至監控中心服務器，服務器包括接收端通信單元、信號處理與特征提取模塊、神經網絡和用戶交互應用軟件，由神經網絡對風機葉片的健康狀態進行判斷，對缺陷進行分類，并發出報警。服務器交互應用軟件能給用戶提供友好的交互界面，用戶可以通過PC機和手機遠程登錄服務器，實時查看聲音監測信息，如時域圖、頻域圖、時頻域圖等，也可以聽取原始聲信號，獲得授權的工作人員可以對給出的故障信號進行再一次確認，并給出標注，還可以調取其歷史記錄，幫助用戶分析。該系統能夠遠程實時非接觸監測各風機葉片的健康狀態并及時反饋給用戶，有效解決了檢測設備不易安裝維護、無法遠程在線監測、實時性差等技術問題。

【技術優勢】

最新裝機的風電機組一般都在1兆瓦以上，葉片直徑可達七八十米甚至上百米。對于旋轉設備的缺陷檢測來說，傳統的方法多為接觸式檢測法，存在傳感器安裝困難，檢測范圍有限等技術障礙，本成果開發的基于聲學特征的風機葉片遠程在線智能健康監測系統具有成本低、非接觸、測量范圍大、安裝方便等優點。

無論對于陸地風機或海洋風機來說，要像對通常的設備那樣進行日常的維護幾乎是不可能，每個風場都由許多分散的風力發電機組組成，由于風力發電機均工作在荒山、沙漠或海洋上，為了能夠有效地對所有機組進行監測，就需要有能夠?qū)Ψ稚⒌娘L(fēng)力發電機組進行統一有效監測的網絡及服務器系統，本系統可實現分布式遠程實時智能監測，提供了友好的人機交互功能，能夠?qū)⑷~片健康狀態直觀地呈現給用戶，從而在葉片出現故障時及時預警，便于用戶采取相應的措施，保證風力發電機的正常運行。

【市場前景】

目前全球范圍內發展風電產業的國家高達90多個，其中尤以中國、美國、印度、西班牙和瑞典為主，總計占全球７３％的份額。近年來，中國后來者居上已逐步取代美國成為具備世界最大規模的風電市場，我國風電累計裝機容量突飛猛進，從無到有，現已占全球累計裝機容量的百分之三十多，實現了從追趕到引領的偉大歷史跨越。2022年1月26日，國家能源局發布2021年全國電力工業統計數據。 截至2021年12月底，風電裝機容量約3.3億千瓦，同比增長16.6%。同時，2021年海上風電異軍突起，全年新增裝機1690萬千瓦，是此前累計建成總規模的1.8倍，目前累計裝機規模達到2638萬千瓦，躍居世界第一。

安裝風力發電機葉片遠程在線智能健康監測系統后，能夠及時發現風力發電機葉片的故障，防止故障繼續擴大，如任由故障發展，可能導致葉片報廢，甚至發生機組倒塌，單臺更換整套葉片成本約爲210萬，葉片運輸費30萬，吊裝費30萬，直接經濟損失270萬，如果發生機組倒塌，直接經濟損失500萬。如果某公司運行風機為5萬臺，估算每年有10%的機組進行葉片更換，每年直接經濟損失將減少40.5億元。

因此，風力發電機葉片遠程在線智能健康監測系統具有廣闊的市場前景。
