光掩膜版(又稱光罩，掩膜版，英文 Photo-mask )是芯片制作中實現設計圖形轉移的載體，是決定其微細結構和線寬精度的核心材料和工具。

目前中國半導體掩膜版的國產化率10%左右，90%需要進口，高端掩膜版國產化率3%，miniLED和microLED產業升級也需要更多高端掩膜版。隨著中國市場需求的持續提升，掩膜版產能?chē)?yán)重不足。并且中國半導體掩膜版的產業起步較晚，技術滯后，核心技術和裝備基本讓國外公司壟斷，特別是在設備、材料領域眾多技術處于“卡脖子”狀態，例如掩膜版制造的核心裝備光刻機、檢測機、測量機、修復機和貼膜機等都依賴進口，嚴重制約中國半導體產業的發展。華中科技大學徐智謀教授團隊致力于全套高端半導體光掩膜版的關鍵核心技術研發與量產，為“卡脖子”技術研究而努力。

具有建立180 nm技術節點半導體掩膜版量產線相關核心技術；具備130 nm至28 nm半導體掩膜版研發、設計及驗證能力。主要研究成果如下：

1） 工藝突破

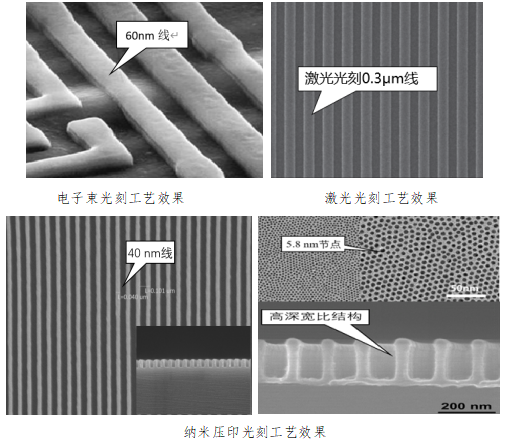

團隊掌握了掩膜版MEMS微納加工量產核心技術，如電子束光刻、激光光刻和納米壓印光刻等MEMS微納加工工藝的各類技術參數的搭配和優化，以及大數據量軟件快速處理、補償?shù)取?/p>

2） 裝備國產化

A. 超高精度二維測量裝備

尺寸測量是驗證掩膜版技術指標的核心，主要包括關鍵尺寸測量(CD)和長尺寸測量(TP)。團隊已掌握掩膜版的關鍵測量技術，達到國內先進水平，具有整套設備的整機制造能力。

TP測量是掩膜版制作的核心指標，直接影響到客戶的套合精度，該測量設備一直由國外極少數廠商壟斷，且價格昂貴，一般在1000萬美元以上，高端限制對中國出口。團隊目前正在攻克該項技術，已取得階段性成果。

B. 缺陷修復裝備

掩膜版修補技術是提升良品率的關鍵手段，該技術一直為國外壟斷。團隊已熟練掌握UV、DUV激光化學沉積技術及皮秒飛秒激光金屬處理技術，具備整機制造能力，可降低設備采購成本70%以上。

C. Pellicle自動貼膜裝備

隨著產品精度的提升和應用領域的高端化，掩膜版貼膜是個不可缺少的重要環節。在IC制造領域100%掩膜版需貼Pellicle，在IC封裝領域90%以上需貼膜，在LED領域80%以上需貼膜。該貼膜設備一直國外公司壟斷，國內廠家沒有提供，國外采購全自動貼膜設備需100萬美元左右。團隊具備研發制造該設備的能力，貼膜精度±0.1mm,且有設備正式在產線運營，制造成本可節約90%以上。

3） 廠房建設關鍵技術

團隊對MEMS及其掩膜工廠工藝設備廠務設計有豐富經驗，掌握高等級防微震廠房結構和設備平臺的設計施工，可達到VC-D級技術標準，滿足納米級生產技術要求。

（1）掌握了高性?xún)r(jià)比掩膜版量產的關鍵核心技術，包括部分裝備的國產化，解決“卡脖子”技術難題，量產線建設成本節約30%以上；

（2）具備28 nm及以下技術節點掩膜版設計開發能力和驗證平臺，驗證周期可縮短3倍；

（3）擁有一支20多年以上掩膜版量產、研發和銷售經驗的隊伍，成熟的企業管理經驗，保證企業穩步成長，確保投資風險可控。

1）量產掩膜版技術指標：180 nm線；

   驗證掩膜版技術指標：28 nm線；

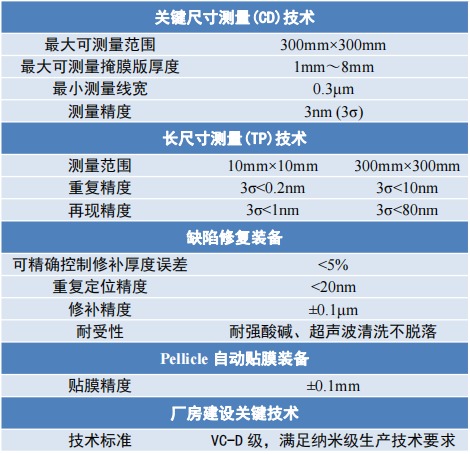

2）國產化裝備主要技術指標如下表：

可量產。

集成電路、LED照明、顯示及光通信等芯片制造行業。

2021年全球半導體掩膜版市場規模約50億美元，中國市場約76億元；據中國半導體協會資料顯示，預計2025年中國半導體掩膜版市場規模將達到101億元，而國產化率10%左右,國產替代空間巨大。

建設一條小規模半導體掩膜版量產產線：可實現年銷售收入6000萬元，利潤1700萬元；建設一定規模的半導體掩膜版的量產產線：可實現年銷售收入6億元，利潤2.1億元。

本成果擁有自主知識產權，申請/授權17項發明專利。

股權投資合作共建或政府孵化+中試線。
