智能制造

我國新型顯示產業規模和在建產線均居世界第一，但主要核心裝備依賴進口，制約我國新型顯示產業自主可控發展。新型顯示器件向大尺寸、超高清、柔性化方向發展，其面臨的重大挑戰是如何在大面積柔性基板上實現納米特征-微米結構-米級器件跨尺度高精度制造。光刻/蒸鍍技術受限于模板尺寸和平面工藝，傳統噴印受制于打印分辨率低（>20μm），均無法滿足大尺寸/超高清/柔性化新型顯示高精度/高效率/高可靠制造要求，急需發明新的制造原理、技術與裝備。

針對新型顯示器件高精高效制造國際難題，本項目原創高分辨率電流體噴印新原理，發明了電流體噴印新噴頭、新技術和新裝備，國際首創多款柔性新型顯示器件并占領高端市場。

目前提出的“拉伸式”高分辨率電流體噴印新原理，實現<200nm結構的噴印制造，兼具按需點噴、射流直寫、霧化制膜等不同噴射模式，突破了傳統噴墨打印技術分辨率低、材料適用范圍窄、噴射模式單一的問題。

本成果發明了陣列化獨立可控電流體噴印系列噴頭、高速視覺測量裝置等核心裝置與智能控制算法，開發了國際首臺新型顯示電流體噴印裝備。部分核心專利作價3000萬元實現成果轉化，創新技術支持下開發的系列裝備在顯示龍頭企業測試應用，實現了高分辨率OLED/QLED/PeLED（>300PPI）等新型顯示器件集成制造。

與現有技術最相近的是熱泡式、壓電式等傳統噴墨打印技術。傳統噴印技術是基于“擠壓式”原理，將墨水從噴頭中擠出。流體的“擠出脹大”效應導致傳統噴印結構尺寸遠大于噴嘴內徑，分辨率通常在20μm以上。傳統噴印技術存在打印模式單一（僅能逐點打?。⒛蛇x擇性小、分辨率低等原理性限制，且相關核心專利被美日韓等壟斷。

本項目提出了“拉伸式”電流體動力噴印新原理，通過在基板和噴嘴之間施加電場拉力，將墨水從噴嘴處拉下來，變革了傳統噴印的“擠壓式”噴射模式。目前提出的“拉伸式”高分辨率電流體噴印新原理，實現<200nm結構的噴印制造，兼具按需點噴、射流直寫、霧化制膜等不同噴射模式，突破了傳統噴墨打印技術分辨率低、材料適用范圍窄、噴射模式單一的問題。電流體噴印技術優勢明顯，且項目團隊具有完全自主知識產權，具有更廣闊的市場應用前景。

通過本成果發明的電流體噴印技術及裝備與國內外同類技術進行比較，從表1中可以看出，項目首創的電流體噴印技術與裝備，整體技術達到國際先進水平，主要技術指標超過國際同類技術先進水平。

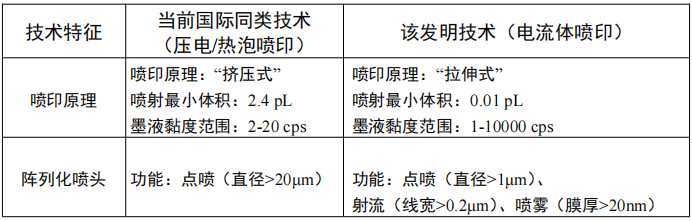

表1 該項目發明的電流體噴印技術與裝備的性能指標綜合比較

獲2017年湖北省自然科學獎一等獎、2021年湖北省技術發明獎一等獎、2021年全國發明展“發明創業獎項目獎”金獎。

本成果已有對應樣機，處于可量產階段

本成果在國際上率先開發了高分辨率電流體噴印系列裝備，目前已廣泛應用于新型顯示、集成電路（IC）、國防軍工等領域高端電子產品創新開發場景。

本成果提出的電流體噴印制造技術為通用類技術，除了前述的新型顯示等高端電子產品市場，也可應用于柔性傳感、穿戴電子等新興領域，具有較為寬闊的市場前景，預估整體市場規模可在百億規模級別。

本成果已申請并授權多項中國發明專利。

技術許可、技術轉讓、作價入股、技術開發、面談等
