脈沖電療儀具有促進血液循環、鎮痛、鍛煉肌肉和松解粘連等作用，廣泛應用于臨床的康復和疼痛治療中。目前市面上已有的一些電療儀產品，針對不同身體部位都預設了豐富的治療處方，但仍存在以下缺陷：

1）結構和操作復雜，體型較大，既不利于攜帶，又不利于家庭使用和推廣；

2）大多都單獨采用低頻、中頻信號進行治療，會導致用戶產生適應性，降低長期治療的效果；

3）最重要的是，由于缺乏CLBP評估結果的指導，一方面難以針對不同病情的患者制定個性化的治療處方，另一方面又難以直觀地評估不同的治療模式和刺激強度下的療效。

本項目以實現CLBP患者的診療一體化為目標，研究CLBP患者的腰腹部核心肌群在運動募集、肌肉疲勞、肌肉激活、和肌群協同等方面與健康人群的差異；研究CLBP患者的sEMG信號與疼痛評分之間的映射關系，建立一套客觀、多維、量化的CLBP評定體系；基于評定結果，為不同病情的患者分別制定個性化的精準治療處方。在此基礎上，開發一種CLBP診療一體化設備與軟件系統。

技術解決方案的優勢體現在：

1、開發一種多通道、便攜式、低成本的sEMG采集設備，并在此基礎上結合非線性信號分析、復雜網絡建模、機器學習等理論或技術，研究深層的CLBP的發病機制與神經調控機理。

在sEMG采集設備的開發方面，六通道原始sEMG數據經過預處理電路的放大和硬件濾波，被Arduino UNO主控芯片的內置ADC模塊采集并實現模數轉換，然后通過低能耗HC-05藍牙模塊和上位機無線通訊。

在sEMG信號分析及CLBP發病機制與神經調控機理的研究方面，

1）實現sEMG的時域、頻域和非線性（多尺度熵、分形維數等）等多維度的特征提取，充分刻畫CLBP患者在腰背部運動中核心肌群與健康人在運動單元募集、肌肉疲勞等方面的差異；

2）研究基于非負矩陣分解（NMF）、主成分分析（PCA）等技術的多通道sEMG矩陣的分解方法，實現對腰背部運動關聯肌群的協同作用分析；

3）研究基于非線性耦合動力學和貝葉斯網絡學習算法的動態sEMG網絡的構建方法與網絡對稱性的量化方法，揭示CLBP患者異常的腰背肌協調模式；

4）研究基于動態圖神經網絡的CLBP評估方法，建立sEMG信號與疼痛評分之間的映射關系，并結合可解釋性分析技術全面刻畫神經肌肉活動的生理畫像，闡明CLBP的發病機制與神經調控機理。

2、以腰背肌sEMG分析結果為依據，建立一套多維、量化的CLBP評定體系，指導制定個性化的治療處方。在此基礎上，設計開發嵌入式脈沖治療儀，實現一體化的CLBP精準診療方案。

在雙通道脈沖治療儀設備的開發方面，嵌入式脈沖治療儀能夠產生低頻調制的中頻電流，對皮膚感覺神經末梢的刺激小，電流作用深度大、無電解作用，用戶不易產生適用性，有利于長期治療。在人機交互方面，用戶可以通過按鍵切換預設的治療處方，也可以在經過sEMG評估后生成個性化的治療處方，用戶可以在治療前和治療中通過上位機軟件實時修改治療模式、強度、時間等處方參數。

在個性化的精準治療處方的制定方面，

1）首先，根據腰背部的肌肉生理特點將頻率、波形、強度與時間等參數優選組合，編碼成預設的治療處方存儲在脈沖治療儀中；

2）考慮患者的性別、年齡、病情等因素，對患者的治療處方和治療后的sEMG評估反饋結果開展統計學分析，剖析疼痛的脈沖治療干預與治療療效之間的深層關系，完善治療處方的個性化定制原則；

3）研究并建立一種由多通道sEMG提取出肌群協同，并對肌肉激活系數進行參數化調整，進而針對不同的肌群分別生成有效的脈沖電刺激波形的方法。

目前已完成sEMG數據采集設備及配套的上位機軟件開發，正在開發脈沖治療儀設備，后續將完成設備聯合及診療一體化。

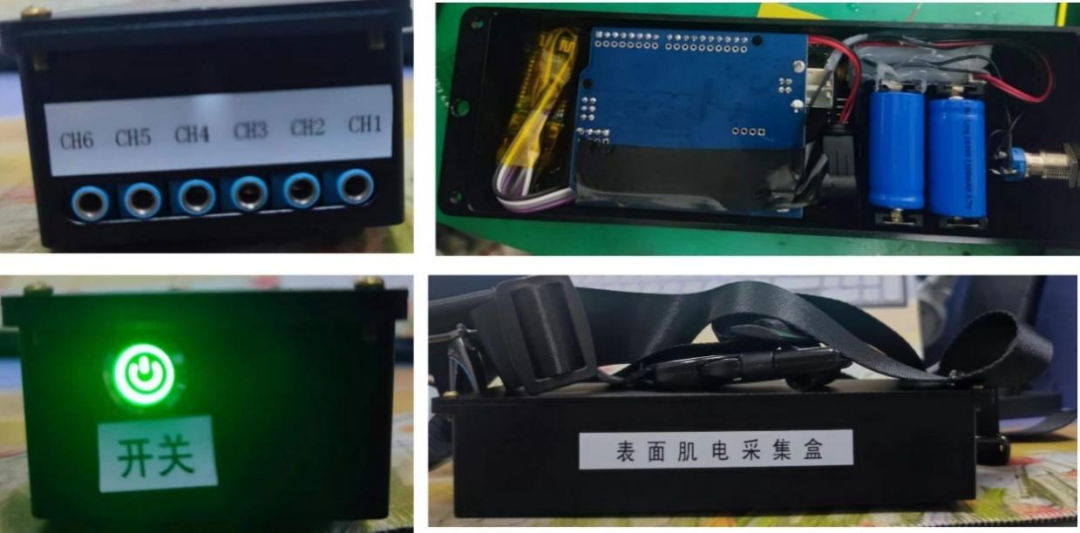

圖1 多通道sEMG采集設備

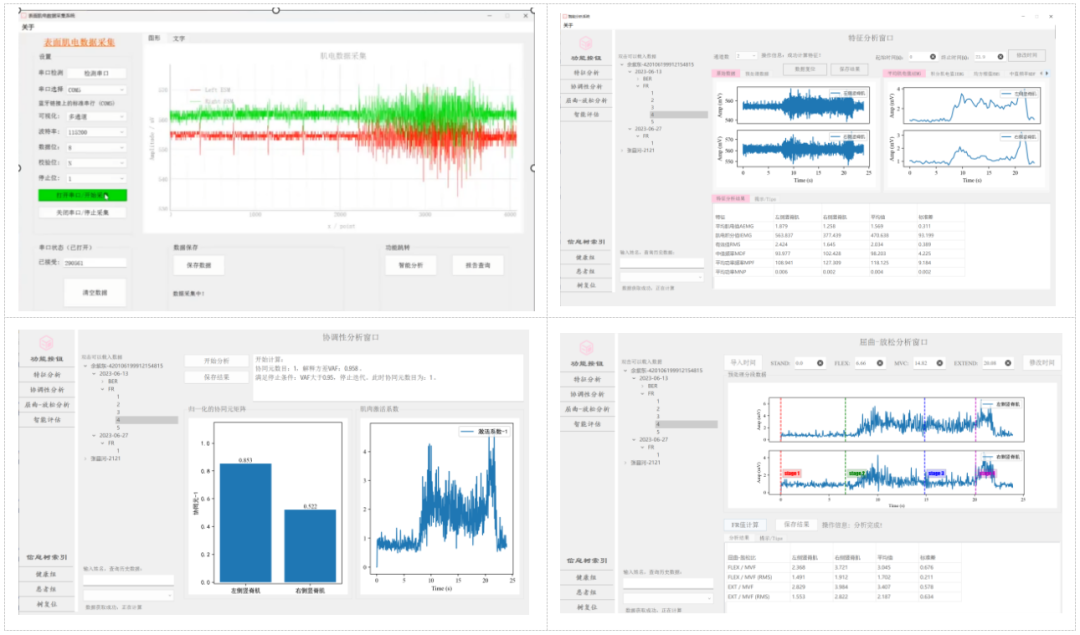

圖2 sEMG數據采集及信號分析軟件

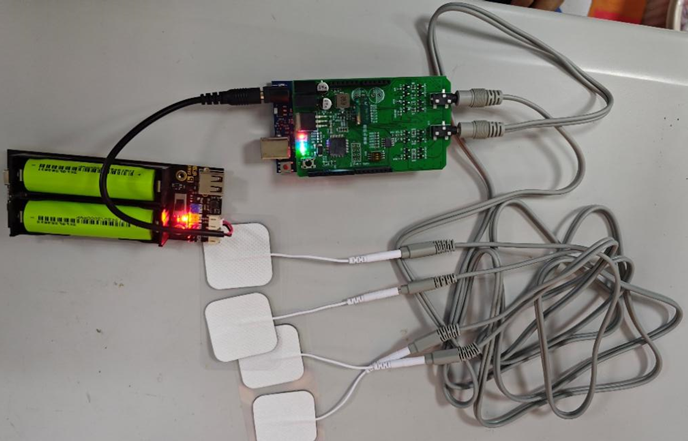

圖3 脈沖治療儀設備

技術成熟度：7級。本項目所研發的設備硬件部分包括sEMG采集模塊、脈沖治療儀模塊等，目前已經有較為成熟的解決方案。在理論支撐方面，本項目的研究基礎包括生物醫學、非線性信號分析、復雜網絡建模、機器學習等領域的方法或技術，核心理論已經比較成熟，在很多領域得到較好的驗證與應用。

醫院內患者的術前輔助診斷和術后康復治療、醫院外的家庭治療等場景。

市場前景：

（1）需求分析

研究表明，椎間盤退變與腰背肌勞損密切相關，且80%以上人群發生過下腰痛。目前，我國椎間盤突出患者超過1000萬人/年，2020年脊柱類內植入規模約為91.27億元。

（2）政策支持

國務院《“健康中國2030”規劃綱要》指出：“人口老齡化及生活方式變化等給維護和促進健康帶來一系列新的挑戰。落實預防為主，推行健康生活方式，減少疾病發生，強化早診斷、早治療、早康復，實現全民健康。完善政產學研用協同創新體系，推動醫藥創新和轉型升級?！?/p>

（3）社會效益

慢性腰背痛診療一體化設備的研發有助于提高患者的生活質量，降低醫療成本，提高醫生的治療和診斷水平，進而推動脊柱退行性疾病精準醫療的發展。

知識產權：

本成果已申請多項中國發明專利。
