為解決上述問題，本項目在應用電磁驅動技術的基礎上，實現射流特性可控的無針注射技術。根據不同人群、不同部位、不同藥物的注射要求，實現藥物的可控輸送，最大限度地提高藥物的輸送效率和吸收效率，減少相關藥物的用量，對于減少疫苗接種和治療藥物的使用成本、減輕病患負擔、減少財政支出具有十分重要的意義。

本項目以音圈電機作為無針注射的動力源，開展射流特性調控算法的研究，研制一套射流特性可控的無針注射原型系統及測試平臺。該系統以可編程控制器為核心，其內部嵌入預先設計好的射流特性控制驅動算法，在控制輸入的作用下調節音圈電機的輸出力，從而實現對射流速度與壓力的控制。

(1)建立電場-磁場-流場耦合的音圈電機驅動的無針注射系統數學模型。分析了恒定電壓、電容放電和脈寬調制電容放電的三種供電方式下的射流，發現三種供電方式下的射流特性具有相似的變化特征。其中，脈寬調制電容放電的供電方式可通過改變脈寬的長度來調節射流的峰值滯止壓力。

(2)根據脈寬調制電容放電的無針注射數學模型，提出基于脈寬調制的分段射流控制算法和基于模糊 PID 閉環控制到開環控制遷移的射流控制算法，通過仿真分析驗證了兩種射流控制算法的可行性。

(3)開發一套音圈電機驅動的射流特性可控型無針注射原型系統，包括機械平臺、硬件電路、下位機控制軟件及上位機測試軟件。

(4)完成音圈電機驅動的射流特性可控型無針注射原型系統的射流沖擊力實驗和藥液擴散實驗。射流沖擊力實驗表明，兩種射流控制算法實驗結果與仿真得到的射流沖擊力曲線基本一致。無針注射藥液擴散實驗結果表明，兩種射流控制算法下的藥液擴散效果均明顯優于無控制算法下的效果，其中模糊 PID 閉環控制到開環控制遷移的射流控制算法效果更優。

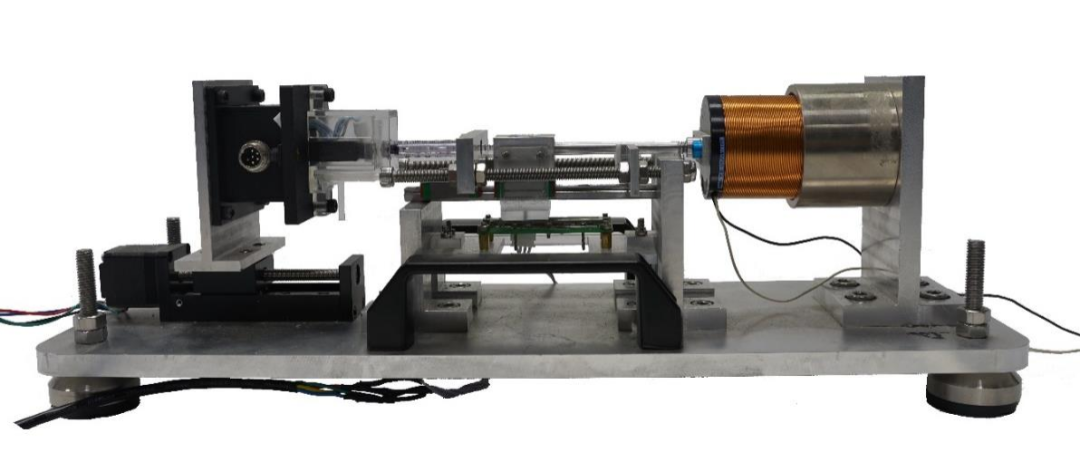

圖1 成果展示

以可編程控制器為核心，其內部嵌入預先設計好的射流特性控制驅動算法，在控制輸入的作用下調節音圈電機的輸出力，從而實現對射流速度與壓力的控制。以適應不同人群和不同藥液的無針注射的需要。

已完成原理樣機、測試平臺軟硬件的研制。進行了不同控制參數下射流曲線測試實驗；以明膠、豬皮為對象，進行了體外注射擴散實驗。

市場前景：

可應用于人類疫苗接種、胰島素注射、皮膚病治療、美容等場合。亦可在養殖場及寵物醫院應用于動物的疫苗注射。

（1）以胰島素注射為例，2019 年全球糖尿病患者已經達到 4.63 億；預計到 2030 年，糖尿病患病人數可達到 5.78 億。可見需要胰島素注射的人群非常龐大，無針注射器的潛在市場十分巨大。

（2）以疫苗接種為例，目前計劃免疫市場容量巨大，且隨著流行病的日益增多，針對不同病毒的疫苗接種需求日益增多，形成了越來越大的疫苗接種市場，從而會帶動無針注射器需求的激增。

本項目開發的注射過程可控的無針注射器，可以適應不同人群、不同藥物或疫苗的無針注射，因而，具有十分廣闊的市場應用前景。

發展規劃：

擬尋找合作單位，以為合作單位提供技術開發和技術服務的方式，深入研究可控型無針注射器的系統建模、控制算法、產品原型設計與開發、體外實驗等環節所涉及的關鍵技術。
