腹腔鏡是做腹部微創手術中必須使用的醫療器械。目前全世界的腹腔鏡都看不到輸尿管，所以醫源性的輸尿管損傷在婦科、泌尿外科和腹部外科等手術中時有發生。

輸尿管的損傷會給病人帶來極大的痛苦，還會引起尿瘺、血尿、無尿以及尿路梗阻等癥狀。如果沒有得到及時有效地處理，會引起嚴重的并發癥和后遺癥，甚至?xí)?dǎo)致病人腎臟衰竭或死亡的嚴重后果。

在現有成熟的腹腔鏡系統的基礎上，提出基于圖像引導的輸尿管手術導航的新型腹腔鏡系統，希望提供一種有效的輸尿管檢測與顯示的解決方案應用于臨床，以幫助到做腹部微創手術的醫生，減少醫患糾紛，造福于廣大的病患。

本項目提出和設計了基于圖像引導的輸尿管手術導航的新型腹腔鏡系統，將隱藏在人體組織內的輸尿管檢測出來，并將其顯示在醫生的手術視野中，可以減少醫源性輸尿管手術損傷的事故發生，為腹腔內窺鏡手術中避免輸尿管損傷提供了一種全新的解決方案。

本項目技術方案主要是通過近紅外光對輸尿管進行標記，然后采用多光譜相機對圖像中不同光譜信息進行定向采集，再通過圖像去噪算法、圖像分割算法和圖像融合算法實現輸尿管的導航。該系統可以在腹腔鏡手術中實時地標記出輸尿管的位置。不僅實現了輸尿管的智能化顯示功能，且對人體沒有副作用。

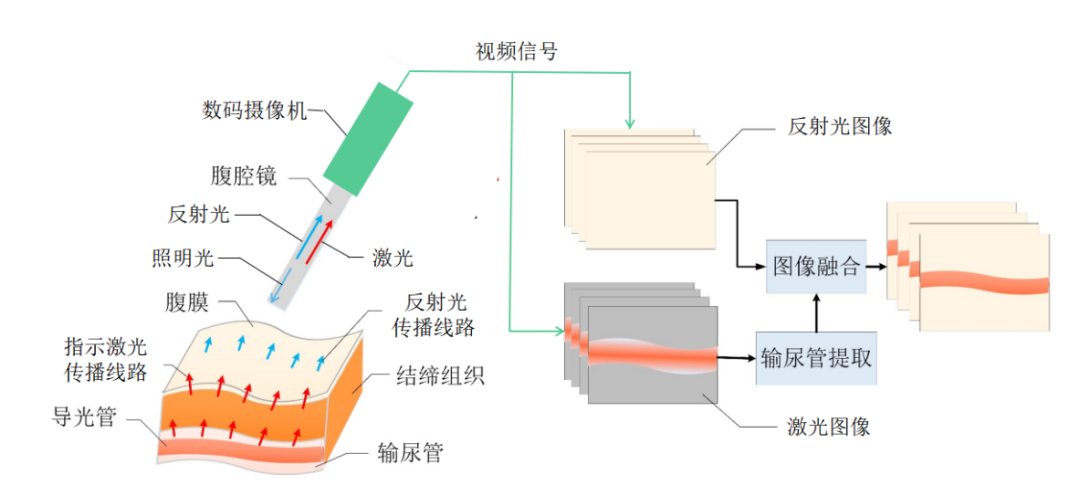

圖1 原理示意圖

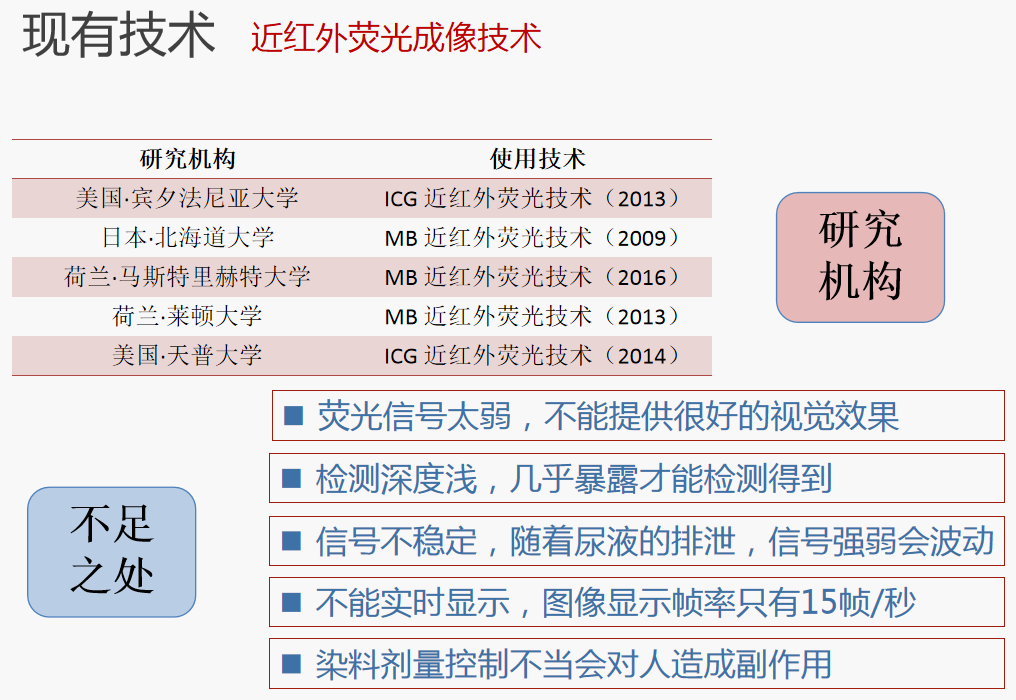

國內外研究機構提出一些輸尿管檢測技術，其中代表性技術是利用近紅外熒光技術，用于輔助腹腔鏡手術中識別輸尿管位置，但他們?cè)趯?shí)時性、精確性，清晰度方面都有不足之處。本項目解決了近紅外熒光技術用于檢測輸尿管位置的不足與問題，實時檢測能力強、圖像更流暢，是世界首臺可以實時顯示輸尿管位置的腹腔鏡系統。

項目已形成原理樣機，已實施動物實驗并驗證成功，不僅可以看到正常腹腔內部的圖像，還可以看到標記出的輸尿管位置信息。

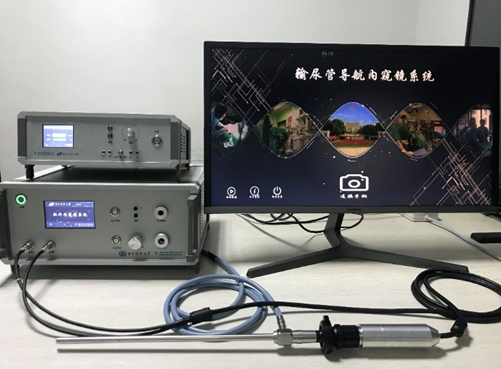

圖2 項目制作完成的原理機

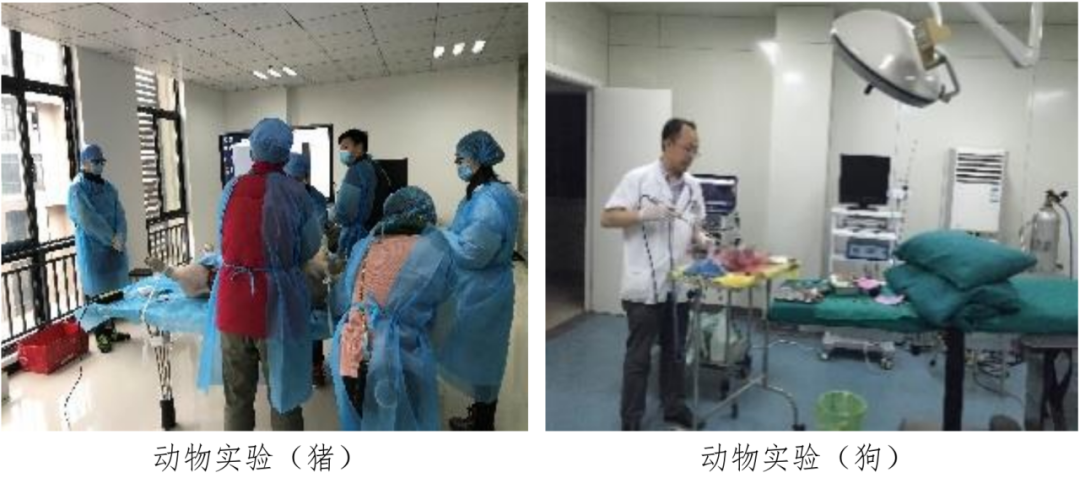

圖3 完成動物實驗驗證

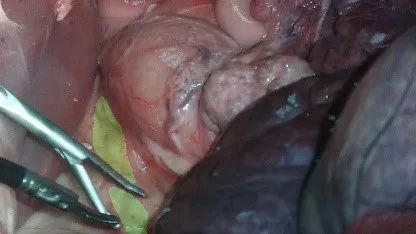

圖4 分割出來的輸尿管與可見光圖像融合之后的圖像

1）研究項目“輸尿管導航內窺鏡系統”在第二十三屆全國發明展覽會上獲得發明創業獎·項目獎“金獎”。

2）研究項目“輸尿管激光導航內窺鏡系統”在中國泌尿男科“U-吉尼斯”創新大獎賽中獲得“優秀獎”。

3）研究項目“2D與3D雙屏內窺鏡”在中國高?？萍汲晒灰讜?huì)上獲得“創新成果獎”。

據統計，目前腹腔鏡手術占比已超過50%，在外科手術中已成為主要手術方式。2022年全球腹腔鏡設備市場規模達到490.35億元，預計到2028年將達到1096.77億元，在預測期間腹腔鏡設備市場年復合增長率預估為14.66%。由此可見，腹腔鏡行業市場前景十分廣闊。（數據來源：《中國腹腔鏡設備行業市場調研報告》）

輸尿管導航內窺鏡系統對提高醫療技術和推動高端醫療設備的發展具有重要的意義。

（1）輸尿管術中實時導航可以為醫生提供實時的輸尿管位置，避免因操作不慎引起輸尿管損傷，提高手術的成功率，推進臨床手術水平的進步；

（2）輸尿管導航腹腔鏡的發明將催生一些新方法和新技術，推動傳統影像診斷設備的更新?lián)Q代，推進我國高端醫療設備的發展，對打破國外醫療器械巨頭的壟斷具有重要意義。

該成果包括8項已授權中國發明專利。

專利許可、專利轉讓、作價入股、技術開發、面談等。
